Instalação

• Baixe o Cfaz integration (Instalação  Cfaz Integration)
• Descompactar o integration na pasta cfaz em c:
• Libere as permissões de pasta da pasta "cfaz" para prevenir quaisquer erros de permissão. Permissão de pasta
• Verifique os dados da aba "Geral" e aplique.
• Habilite as abas workilist e pacs.
• Baixe o DCTMK de acordo com a versão do windows v.3.6.5 (DCMTK 3.6.5)  win 10 e v.3.6.0 (DCMTK 3.6.0)
• Libere o localhost no chrome acessando o link chrome://flags/
• Crie o aparelho personalizado ou o padrão: Para o padrão clique aqui | Para o personalizado clique aqui
• Configuração do aparelho:
  • Acesse o botão do "Voyance"(No canto inferior direito) -> "configuração".
    • Clique em "Comunicações".
      • Clique em "Dicom".
        •   Clique em "Lista de trabalho Dicom" para configurar o worklist
          • Clique em "Nó remoto".
            • Deixei habilitado checkbox: "Habilitar Lista de Trabalho DICOM".
            • Deixei habilitado checkbox: "Ativar atualização automática".
            • Atraso de atualização: "5min."
            • AE_TITLE: "cfaz".
            • host: "localhost"
            • Porta: "9093"
            • Clique em "ok"
        • Configure o Storage(pacs) clicando em "Dicom" -> "Nos remotos":
          • Clique em "Novo nó remoto" e preencha:
            • Host: "localhost"
            • Porta: "9094"
            • AE_title: "cfaz"
            • Nome: "cfaz"
            • Clique em "Adicionar"
            • Depois clique em "ok"

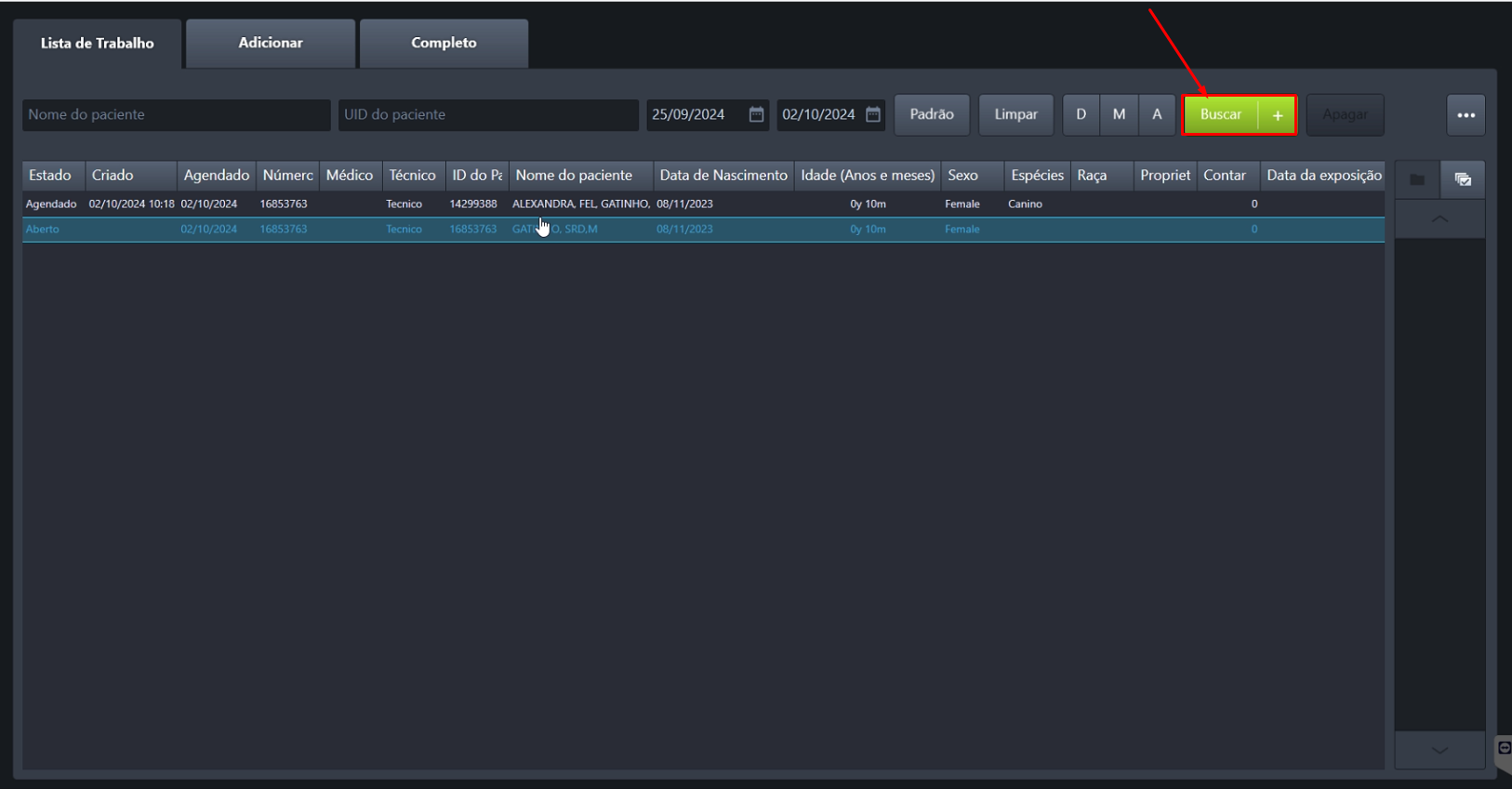

    • Para testar clique no icone correspondente a integração no cfaz e com o aparelho ja aberto clique em  "Lista de Trabalho" e depois em "Buscar" ou aguarde o paciente aparecer.
    • Solicite ao cliente para selecionar o paciente
    • Para exportar para o CFAZ, clique no ícone de nuvem com uma seta para cima (Enviar imagens selecionadas para o PACS) .

Configurando o worklist

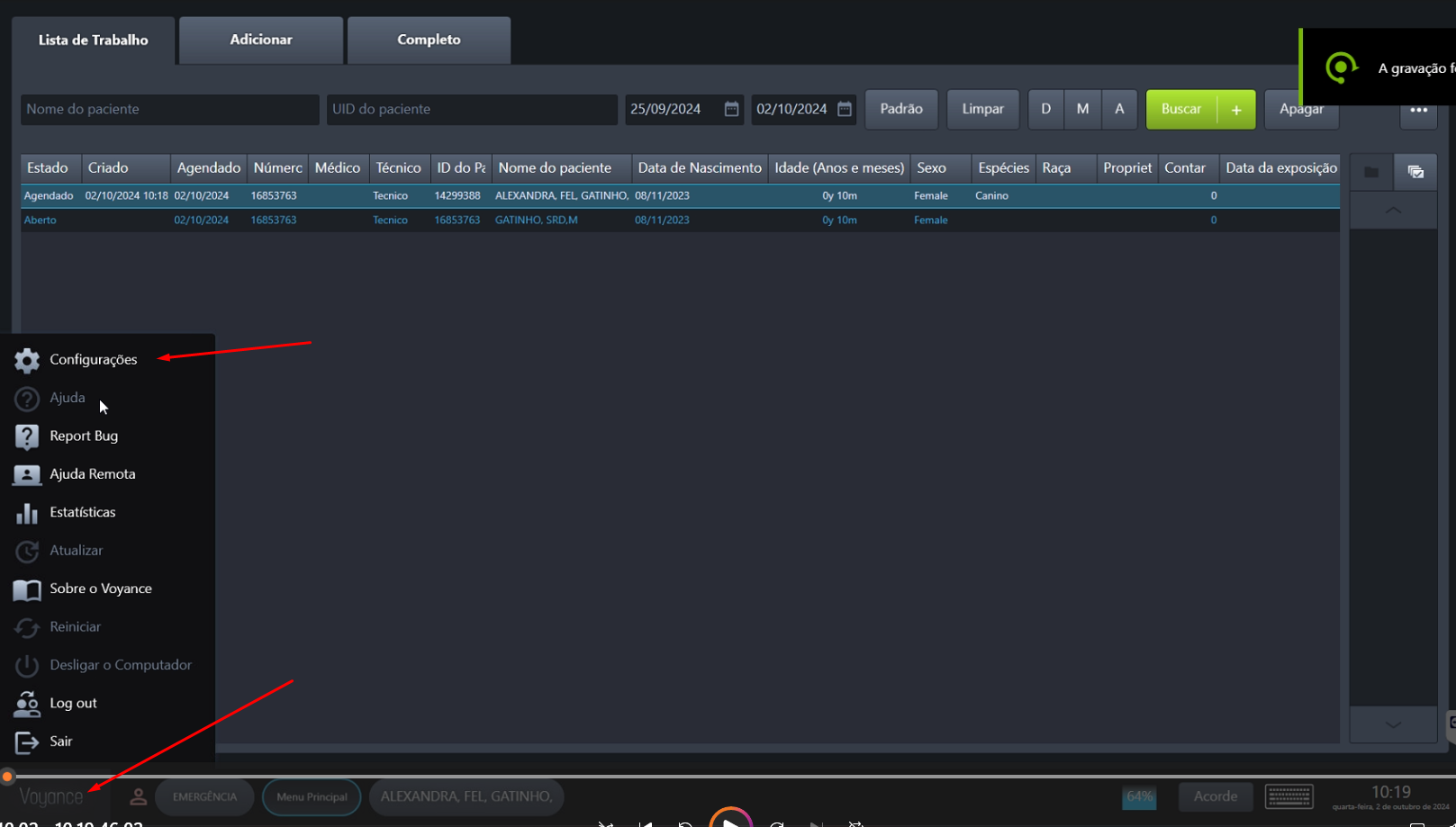

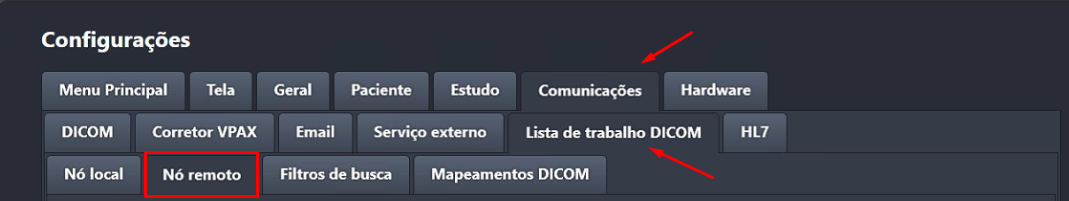

• Acesse o botão do "Voyance"(No canto inferior esquerdo) -> "configuração".

  • Clique em "Comunicações".
    • Clique em "Dicom".

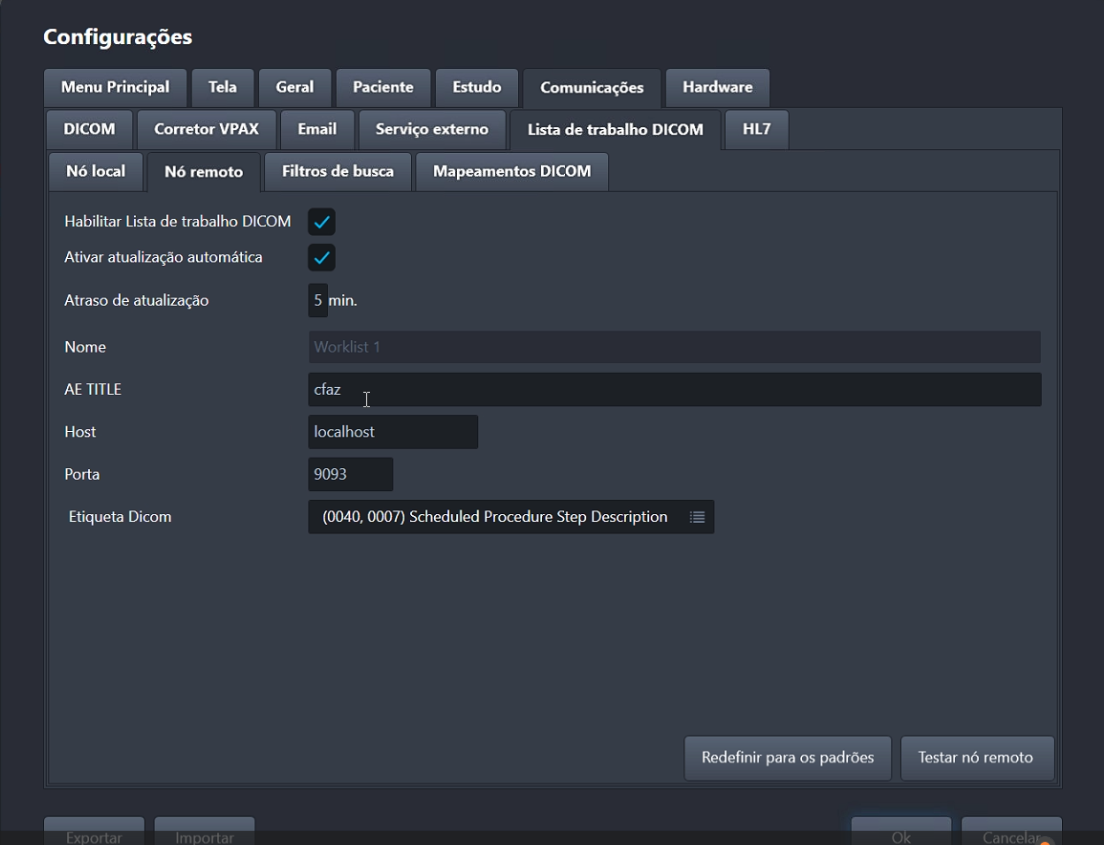

      •   Clique em "Lista de trabalho Dicom" para configurar o worklist
        • Clique em "Nó remoto".

          • Deixei habilitado checkbox: "Habilitar Lista de Trabalho DICOM".
          • Deixei habilitado checkbox: "Ativar atualização automática".
          • Atraso de atualização: "5min."
          • AE_TITLE: "cfaz".
          • host: "localhost"
          • Porta: "9093"
          • Clique em "ok"




Configurando o PACS

• Acesse o botão do "Voyance"(No canto inferior esquerdo) -> "configuração".

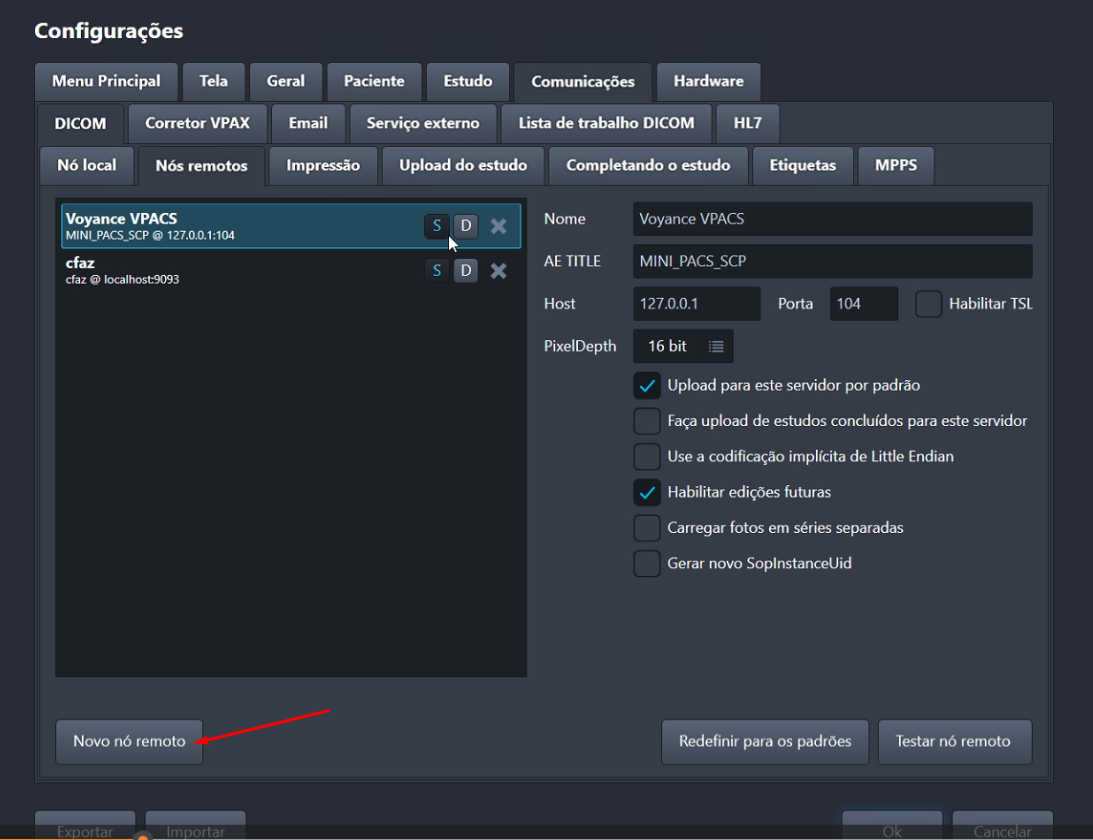

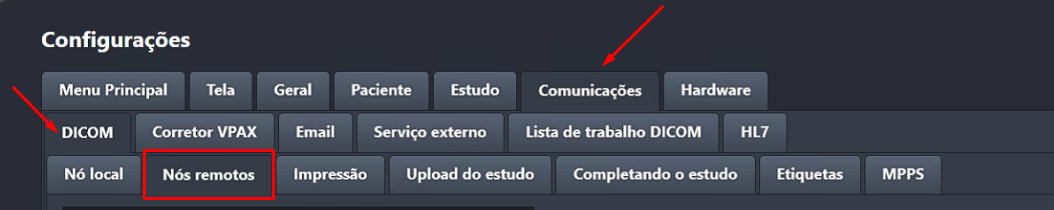

• Configure o Storage(pacs) clicando em "Dicom" -> "Nos remotos":

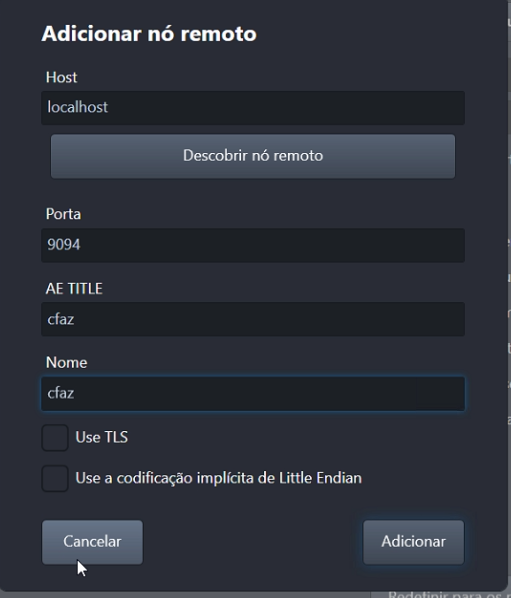

  • Clique em "Novo nó remoto".

    • Preencha com as seguintes informações
    • Host: "localhost"
    • Porta: "9094"
    • AE_title: "cfaz"
    • Nome: "cfaz"
    • Clique em "Adicionar"
    • Depois clique em "ok"


Fluxo da integração

• Para testar clique no icone correspondente a integração no cfaz e com o aparelho ja aberto clique em  "Lista de Trabalho" e depois em "Buscar" ou aguarde o paciente aparecer.

• Solicite ao cliente para selecionar o paciente

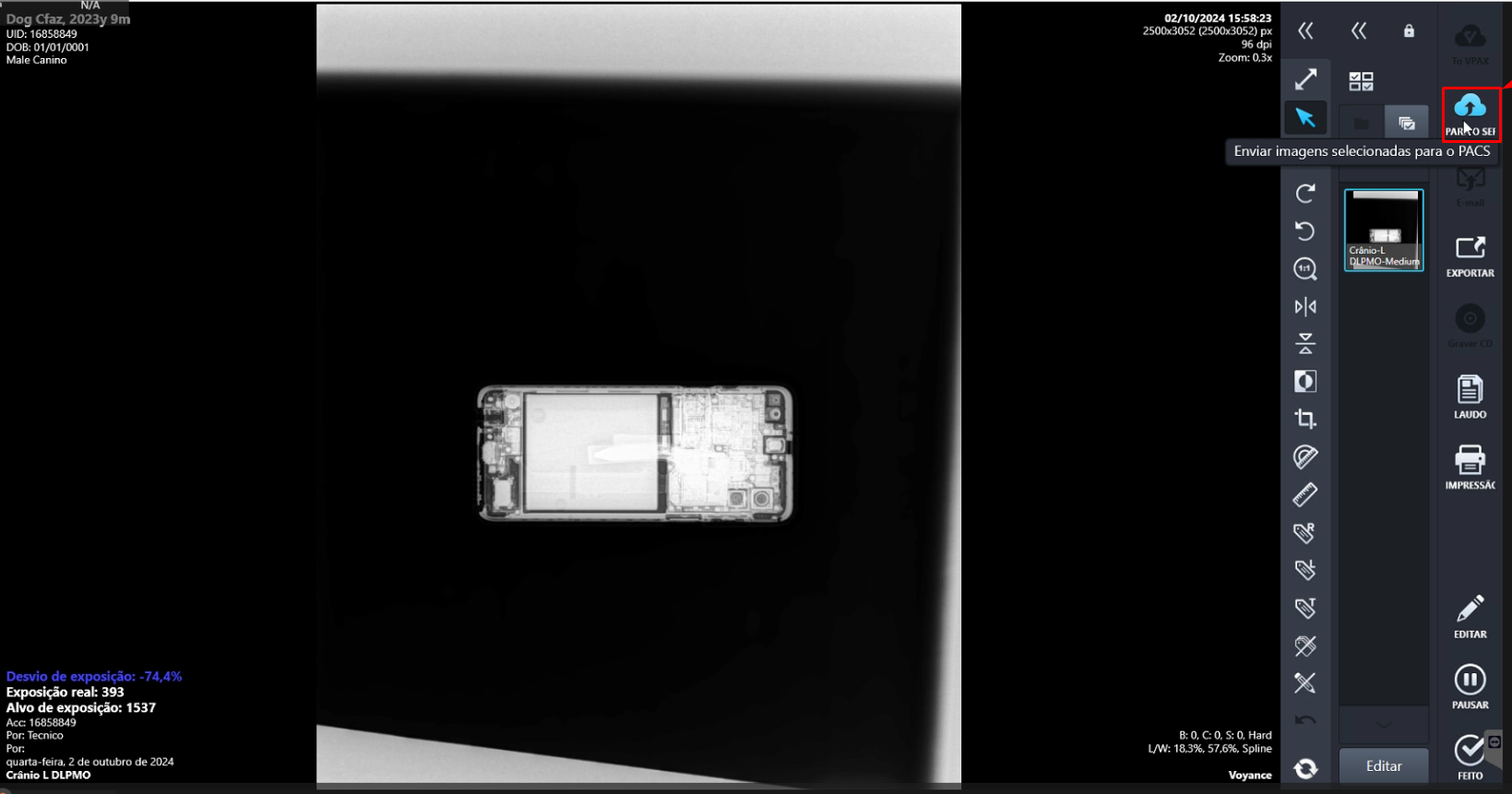

• Para exportar para o CFAZ, clique no ícone de nuvem com uma seta para cima (Enviar imagens selecionadas para o PACS) .

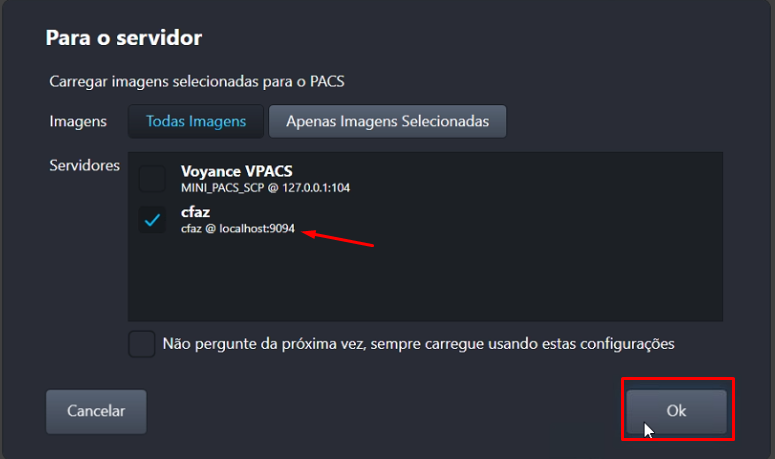

• Selecione o servidor pacs do cfaz e clique em ok

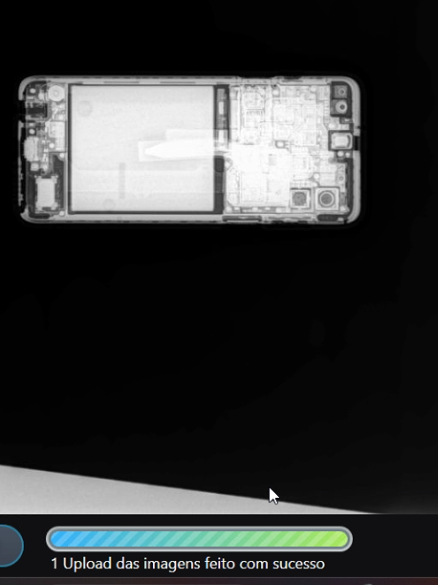

• Para acompanhar o processo de salvamento da imagem basta acompanhar a barra de upload do aparelho.


Problemas

- Paciente não aparece no worklist

• Permissão de pasta
  • Verifique as permissões de pasta (Clique aqui para saber mais sobre permissão de pasta)
• Cfaz não gerando os arquivos na wlistdb

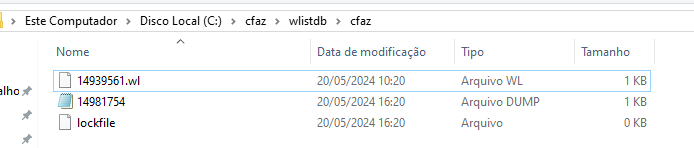

  • Após a criação da pasta, podemos enviar o paciente para o worklist. Caso as informações do paciente ainda não sejam enviadas ao aparelho, devemos verificar se os três arquivos cruciais para o funcionamento do worklist foram criados dentro da pasta C:\cfaz\wlistdb\cfaz. Esses arquivos têm as extensões .dump, .wl e lockfile.

  • Lockfile
    • Caso o lockfile não seja criado, você pode solucionar chamando o worklist padrão(Integração DICOM FULL Padrão (Worklist e PACS)) e logo depois desabilitando
    • Podemos criar um arquivo sem extensão com o nome de lockfile dentro da pasta  C:\cfaz\wlistdb\cfaz. (Para aprender como gerar esse arquivo clique aqui).
  • DUMP
    •  O .dump é gerado pelo caminho do arquivo no aparelho  e é utilizado o caminho C:\cfaz\wlistdb\cfaz\cfaz.dump. Caso esse arquivo não seja criado na pasta, deve-se verificar primeiro esse campo. Se estiver diferente do habitual, corrija e envie novamente. Lembre-se também de verificar as permissões da pasta clicando aqui.
  • WL
    • Caso o .wl não seja gerado, verifique se o executável está na pasta correta, onde o DCMTK foi instalado, e se o argumento do executável foi preenchido corretamente.
  • O arquivo .wl é gerado pelo comando dump2dcm, contido no executável do aparelho. Passamos como parâmetro para esse executável o seguinte argumento:
    • C:\cfaz\wlistdb\cfaz\cfaz.dump & C:\cfaz\wlistdb\cfaz\pedido_numero_geral.wl
    • Esse argumento é dividido em duas partes, separadas pelo caractere "&":
      • C:\cfaz\wlistdb\cfaz\cfaz.dump: Indica o arquivo que será convertido em WL e o caminho onde o arquivo se encontra.
      • C:\cfaz\wlistdb\cfaz\pedido_numero_geral.wl: Indica onde salvar o arquivo .wl e com que nome salvar, no caso, com o request do pedido.
    • Essa divisão de argumentos permite a correta conversão e salvamento do arquivo .wl.



• Cfaz gera corretamente os arquivos mas não aparece na WL do aparelho
  • Verifique no conteúdo do aparelho no CFaz a tag 0008 0060 (tag de modalidade) para garantir que estamos enviando uma modalidade que o aparelho seja capaz de ler. Por exemplo, se estamos enviando para o worklist a modalidade "PX" e o aparelho só aceita "US". Além disso, verifique se as configurações do aparelho foram preenchidas corretamente.
    Podemos testar a conexão do worklist com o integration mesmo com a interface fechada, seguindo o seguinte passo a passo (Clique aqui).



• Worklist Desativado
  • Verifique se o worklist foi ativado no integration, pois sem ele a integração não funcionará devido ao servidor não ter sido iniciado. Confirme também se a pasta "Wlistdb" foi criada. Ela só não será criada por dois motivos:
    • Falta de permissão na pasta.
    • Worklist desativado.

• Aparelho não aceita versão superior a 3.6.0 do dcmtk

  • Tente alterar a versão do DCMTK para a versão 3.6.0 tanto no integration quanto no aparelho e envie novamente para o worklist e teste. Essa solução foi feita em alguns aparelho do Theia

• Tipo de integração errado
  • Se o worklist abrir a tela de integração watcher (cr) do sistema, é importante selecionar o tipo de integração como worklist ao criar o aparelho.
  • Acesse as configurações do aparelho que foi criado e altere o tipo de integração para Worklist (Clique aqui)

• Teste a conexão clicando em teste de conexão
• Verifique se o nome do host nas configurações de worklist está configurado corretamente
  • O ip deve ser: 127.0.0.1
• Verifique a modalidade na tag 0008,0060 que está no conteudo do aparelho na worklist pode ser que o aparelho não leia a modalidade que está sendo enviada
  • Esse aparelho le a modalidade XA
• verifique se o arquivo lockfile está na pasta wlistdp e se foi gerado o arquivo dump e o wl.
• Solicite a ajuda de um colega caso não de certo.

-Imagem não aparece no cfaz (Pacs)

• A primeira etapa é verificar se as informações do integration estão corretas. Em caso de dúvidas, você pode clicar em "redefinir" no integration para restaurar as configurações padrão.

• Pacs Desativado
  • Verifique se o pacs foi ativado no integration, pois sem ele a integração não funcionará devido ao servidor não ter sido iniciado.
  • Erro de modalidade
    • Se o integration apresentar um erro de modalidade, verifique a modalidade utilizando o modo de debug do integration ou utilize o comando dcmdump (clique aqui para saber mais) para abrir o arquivo DICOM e verificar a tag 0008 0060, juntamente com a tag onde o request foi escrito geralmente as tags são 0008 0050 ou 0010 0020.
