Instalação

1. Baixe o Cfaz integration (Instalação  Cfaz Integration)
2. Descompactar o integration na pasta cfaz em c:
3. Libere as permissões de pasta da pasta "cfaz" para prevenir quaisquer erros de permissão. Permissão de pasta
4. Verifique os dados da aba "Geral" e aplique.
5. Habilite as abas workilist e pacs.
6. Baixe o DCTMK de acordo com a versão do windows v.3.6.5 (DCMTK 3.6.5)  win 10 e v.3.6.0 (DCMTK 3.6.0)
7. Libere o localhost no chrome acessando o link chrome://flags/
8. Crie o aparelho personalizado ou o padrão: Para o padrão clique aqui | Para o personalizado clique aqui
9. Configuração do aparelho:
   1. Abra o programa VXvue e no canto direito clique em configurações.
   2. Acesse a aba DICOM e selecione a opção MWL. Em seguida, preencha as seguintes informações:
      1. Nome: cfaz
      2. Titulo de AE: cfaz
      3. Endereço de IP: 127.0.0.1
      4. Porta: 9093
      5. Tempo de espera de: 3
      6. Ciclo de Atualização: 30
      7. Mapeamento do codigo: Request procedure id
   3. Clique na opção armazenamento e  preencha as seguintes informações:
      1. Nome: cfaz
      2. Titulo de AE: cfaz
      3. Endereço de IP: 127.0.0.1
      4. Porta: 9094
      5. Contagem tentar novamente: 3
      6. Tempo expirado: 30
      7. Mapeamento do codigo: Request procedure id
      8. Tempo de espera de: 3
10. Realize uma aquisição de teste

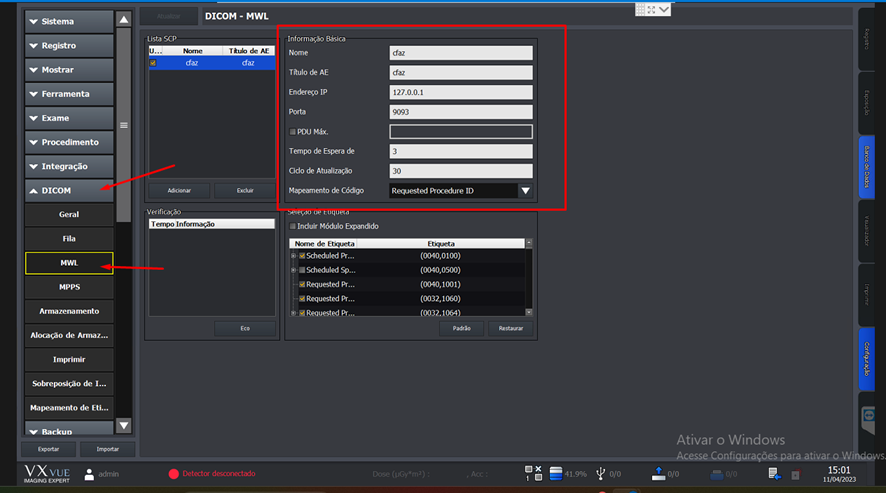

Configuração o Worklist

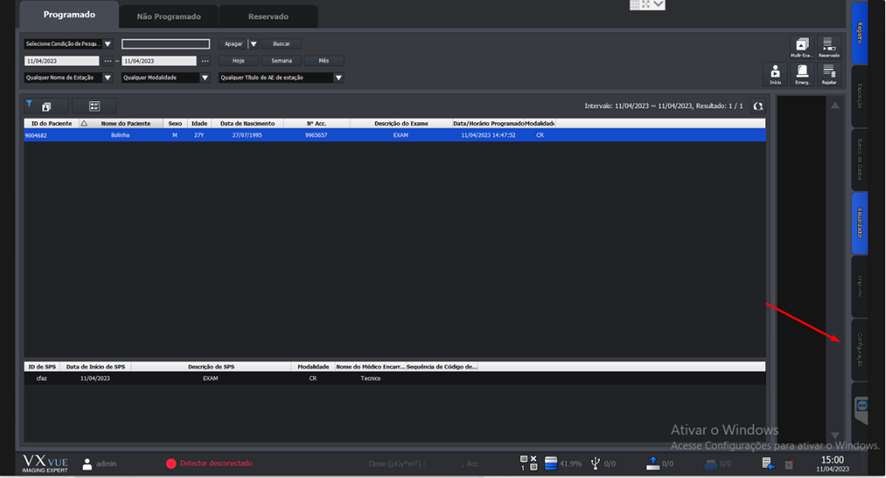

• Abra o programa VXvue e no canto direito clique em configurações:

• Para prosseguir, clique na aba DICOM no lado esquerdo da tela e selecione a opção MWL.
• Preencha com as seguintes informações:
  • Nome: cfaz
  • Titulo de AE: cfaz
  • Endereço de IP: 127.0.0.1
  • Porta: 9093
  • Tempo de espera de: 3
  • Ciclo de Atualização: 30
  • Mapeamento do codigo: Request procedure id
  •

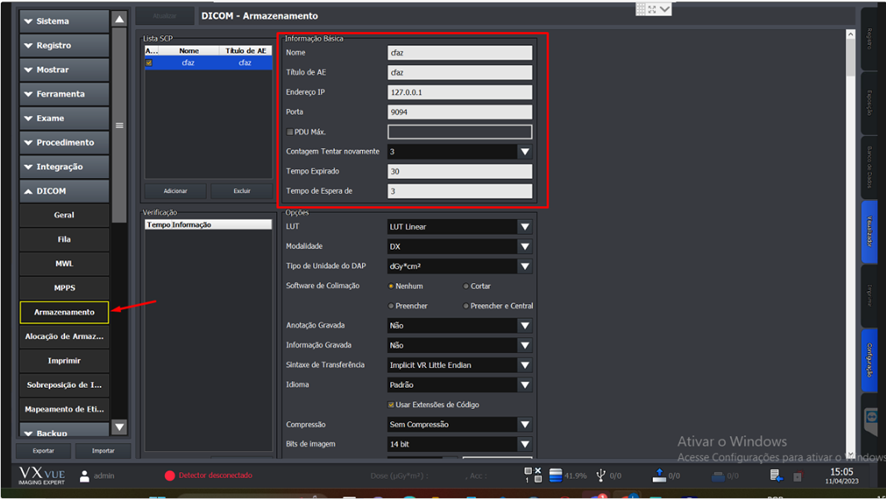

Configuração o Storage(Pacs)

• Abra o programa VXvue e no canto direito clique em configurações:

• Para prosseguir, clique na aba DICOM no lado esquerdo da tela e selecione a opção Armazenamento.
• Preencha com as seguintes informações:
  • Nome: cfaz
  • Titulo de AE: cfaz
  • Endereço de IP: 127.0.0.1
  • Porta: 9094
  • Contagem tentar novamente: 3
  • Tempo expirado: 30
  • Mapeamento do codigo: Request procedure id
  • Tempo de espera de: 3


Testando a integração

• Clique no botão worklist no cfaz.

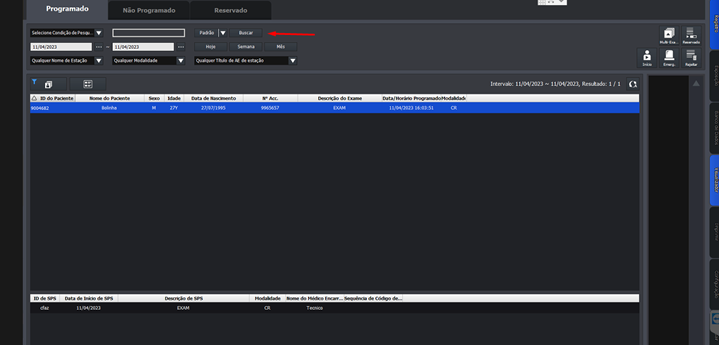

• No VXvue clique no botão buscar e o paciente ira aparecer selecione o paciente e realize o exame.

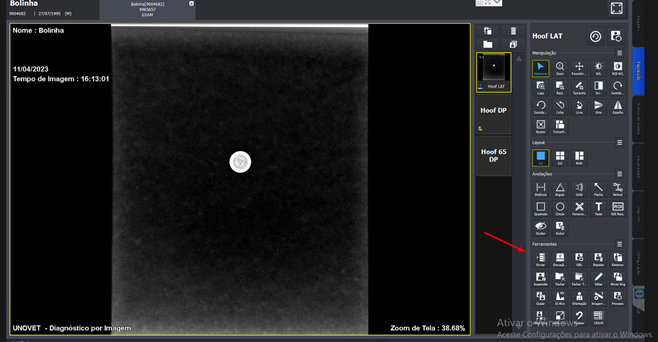

• Para enviar a imagem clique no botão enviar e as imagens vão para o cfaz diretamente:


Problemas

Imagem não aparece no cfaz

• Verifique se o pacs foi configurado corretamente.
  • Verifique se a aba pacs está ativada no integration.
  • Verifique se a aba Storage foi configurada da forma correta no VXvue (Para verificar refaça o passo a passo do pacs).
  • Verifique as permissões de pasta do windows. (Permissão de pasta)
  • Caso o computador seja windows 7 instale o certificado ISGR Clicando aqui. Liberação do Certificado passo a passo
  • Caso não de certo solicite a ajuda de um colega.



Paciente não vai para a worklist

• Verifique se o pacs foi configurado corretamente.
  • Verifique se a aba worklist está ativada no integration.
  • Verifique se a aba MWL foi configurada da forma correta no VXvue (Para verificar refaça o passo a passo do worklist).
  • Verifique as permissões de pasta do windows. (Permissão de pasta)
  • Caso não de certo solicite a ajuda de um colega.

Imagem sem filtro

• Algumas integrações com o PACS ou com o Dicom envia a imagem sem as alterações de brilho e contraste. A imagem vai sem filtro. Descobrimos hoje um parâmetro que podemos colocar no integration para aplicar esse filtro do jeito que está no equipamento. Então naquele campo na aba pacs, devemos colocar +Wi&1&--compr-quality&100.
