Instalação

1. Baixe o Cfaz integration (Instalação  Cfaz Integration)
2. Descompactar o integration na pasta cfaz em c:
3. Libere as permissões de pasta da pasta "cfaz" para prevenir quaisquer erros de permissão. Permissão de pasta
4. Verifique os dados da aba "Geral" e aplique (DCMTK não será necessario nessa integração)
5. Instale o certificado: Instalação Certificado integration cfaz-integration 4.64 ou superior
6. Crie o aparelho dentro do cfaz https://max.cfaz.net/subs/devices/new
7. Escolha a clinica onde o aparelho está instalado.
8. Coloque o nome do aparelho de acordo com o gosto do cliente.
9. Para integrar KODAK 3D (Tomografia) siga esse passo a passo: Kodak 3D
10. Preencha os seguintes campos:
    1. Tipo de imagem: Radiografia
    2. Fazer nova captura, após imagem adquirida: Desmarcado
    3. Tipo de integração: CR
    4. Caminho para o watcher:


       Salvamento Manual	Salvamento Automático
       C:\cfaz\temp\JPG	C:\cfaz\tempkodak\\pedido_numero_geral\JPG

    5. Executavel: C:\Program Files (x86)\Carestream\CSImaging8\TW.exe  (Verificar o caminho do TW.exe)
    6.  Argumentos do executavel CS Antigo:


       Argumento Cs antigo	Observação
       -PC:\cfaz\tempkodak -PC:\cfaz\tempkodak&-N\paciente_primeiro_nome&-F\paciente_sobrenome&-B\paciente_nascimento&-D\pedido_numero_geral&-GO	Caso não for possível realizar a captura colocar o argumento menor

    7. CS Novo  usar o argumento:


       Salvamento Manual	Salvamento Automático
       -PC:\cfaz\tempkodak\\pedido_numero_geral&-N\paciente_primeiro_nome&-F\paciente_sobrenome&-B\paciente_nascimento_mesMM\paciente_nascimento_diaDD\paciente_nascimento_ano&-D\pedido_numero_geral&-GO	-PC:\cfaz\tempkodak\\pedido_numero_geral&-N\paciente_primeiro_nome&-F\paciente_sobrenome&-B\paciente_nascimento_mesMM\paciente_nascimento_diaDD\paciente_nascimento_ano&-D\pedido_numero_geral&-GO

    8. Filtro de aprimoramento: ativar somente se o cliente gostar da imagem com o filtro (Raio: 6, Intensidade: 1,0)
    9.  Caminho do arquivo: vazio
    10.  Conteúdo: Vazio
11. Configure o cs imaging para salvar automaticamente caso o cliente deseje
12. Mude o formato para JPG (Dentro do CSImaging ir em opções > preferências > em guardar)
13. Testar a integração fazendo uma aquisição.

Explicação

Nas integrações com os aparelho da carestream usaremos integração do tipo Watcher(observador).

Para garantir o funcionamento adequado do aparelho, é importante considerar as possíveis integrações disponíveis, dependendo do executável utilizado.

Sugerimos consultar o cliente sobre sua preferência quanto ao salvamento automático de imagens no sistema. Se o cliente expressar interesse, habilite a opção de salvamento automático nas configurações do aparelho, localizada logo abaixo nas configurações do CSImaging

Watchers

Usamos o caminho cfaz "C:\cfaz\temp\jpg", pois o CS cria uma pasta "jpg" dentro da temp para salvar as imagens. Observe que a gente configura a watcher para C:\cfaz\temp\jpg, mas o argumento passado é C:\cfaz\temp\ , pois assim que o TW salva a imagem, ele cria essa pasta jpg e salva dentro dela.

Configuração CS Imaging(Versão recente)

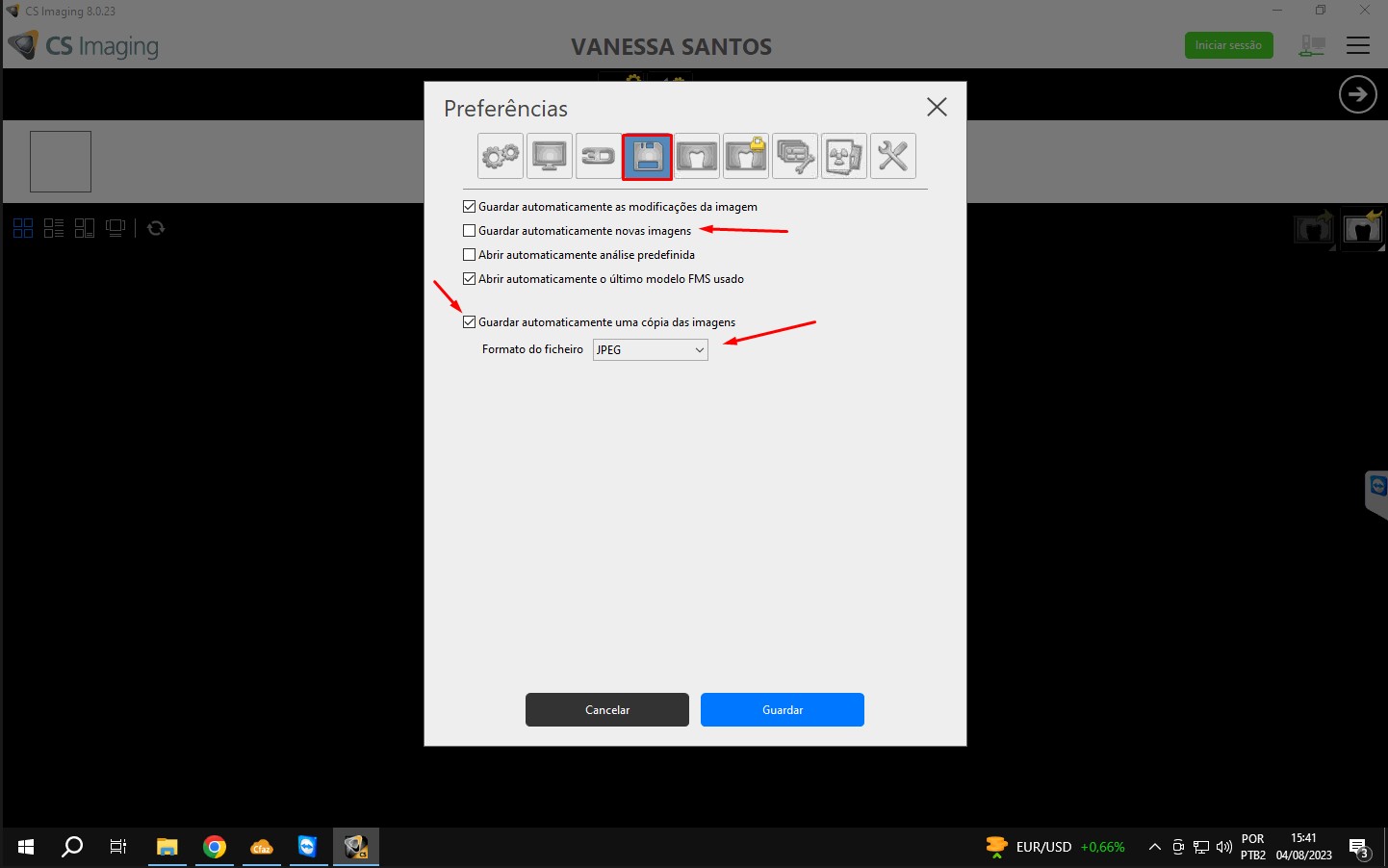

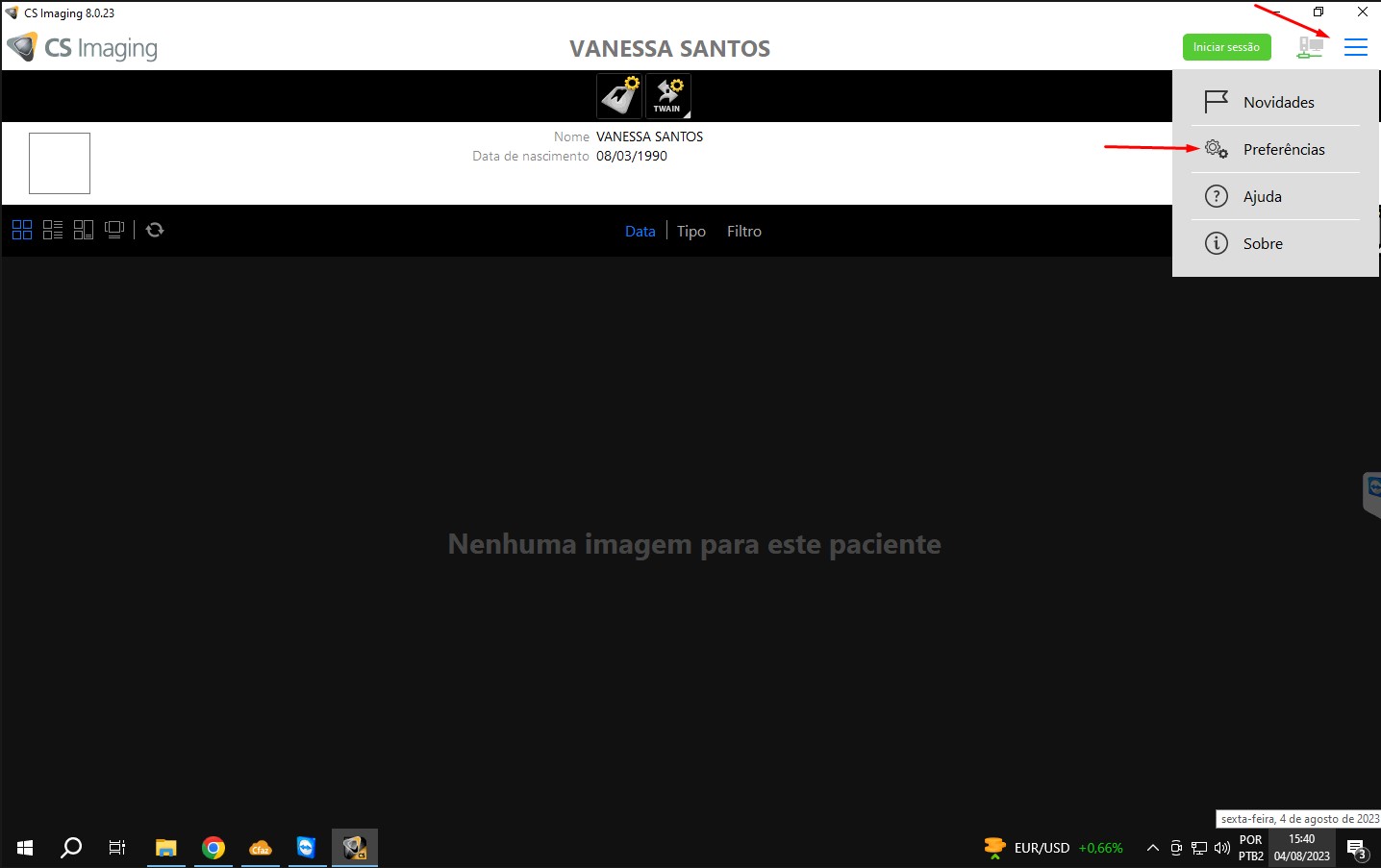

• Dentro do CSImaging clique nos 3 traços no canto superior direito > preferências > clique no botão com um disquete.

•  Selecione a opção guardar automaticamente uma copia das imagens, em formato do ficheiro coloque JPEG (geralmente a última opção ).
• Caso o cliente queira salvar as imagens automaticamente apos a captura marque a opção "guardar automaticamente novas image".

Configuração CS Imaging(Versão antiga):

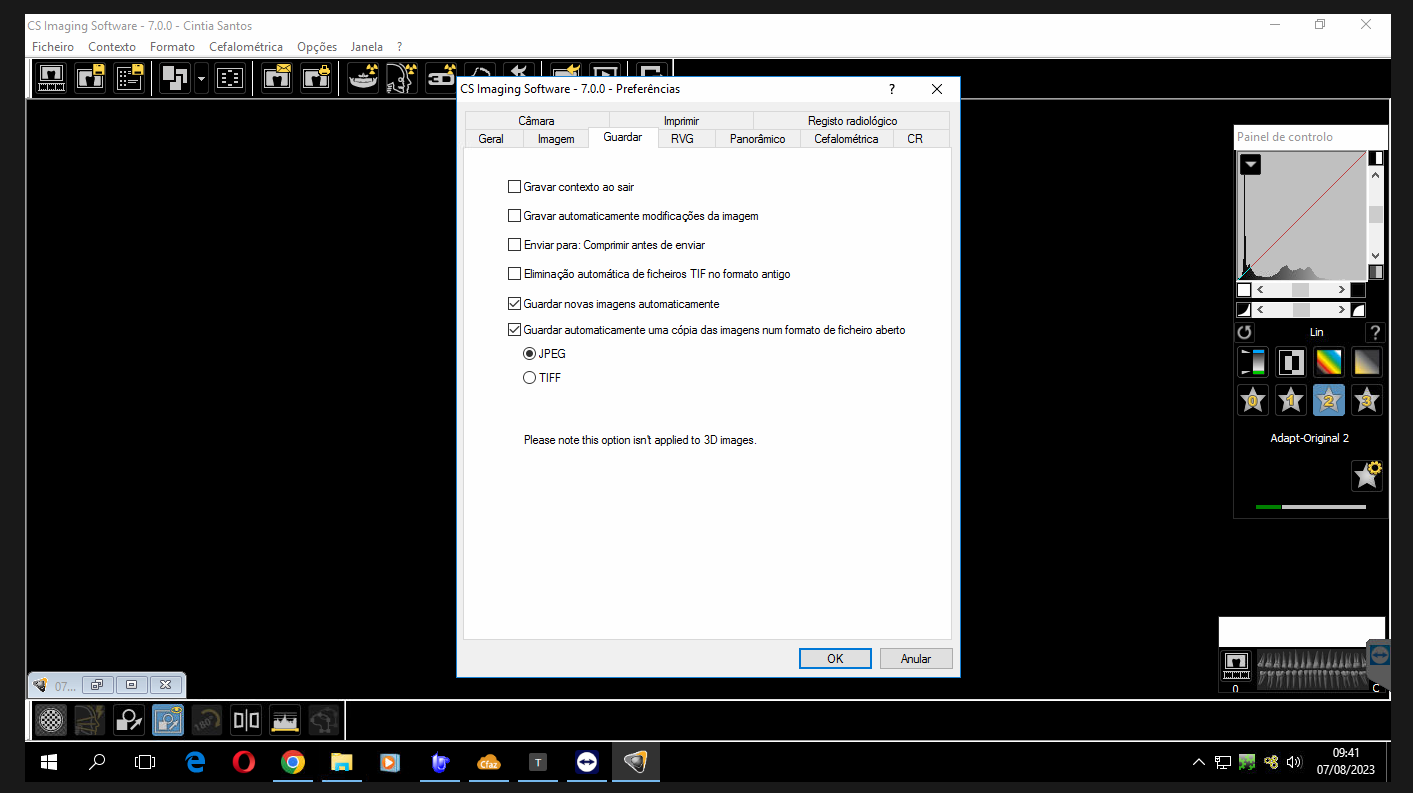

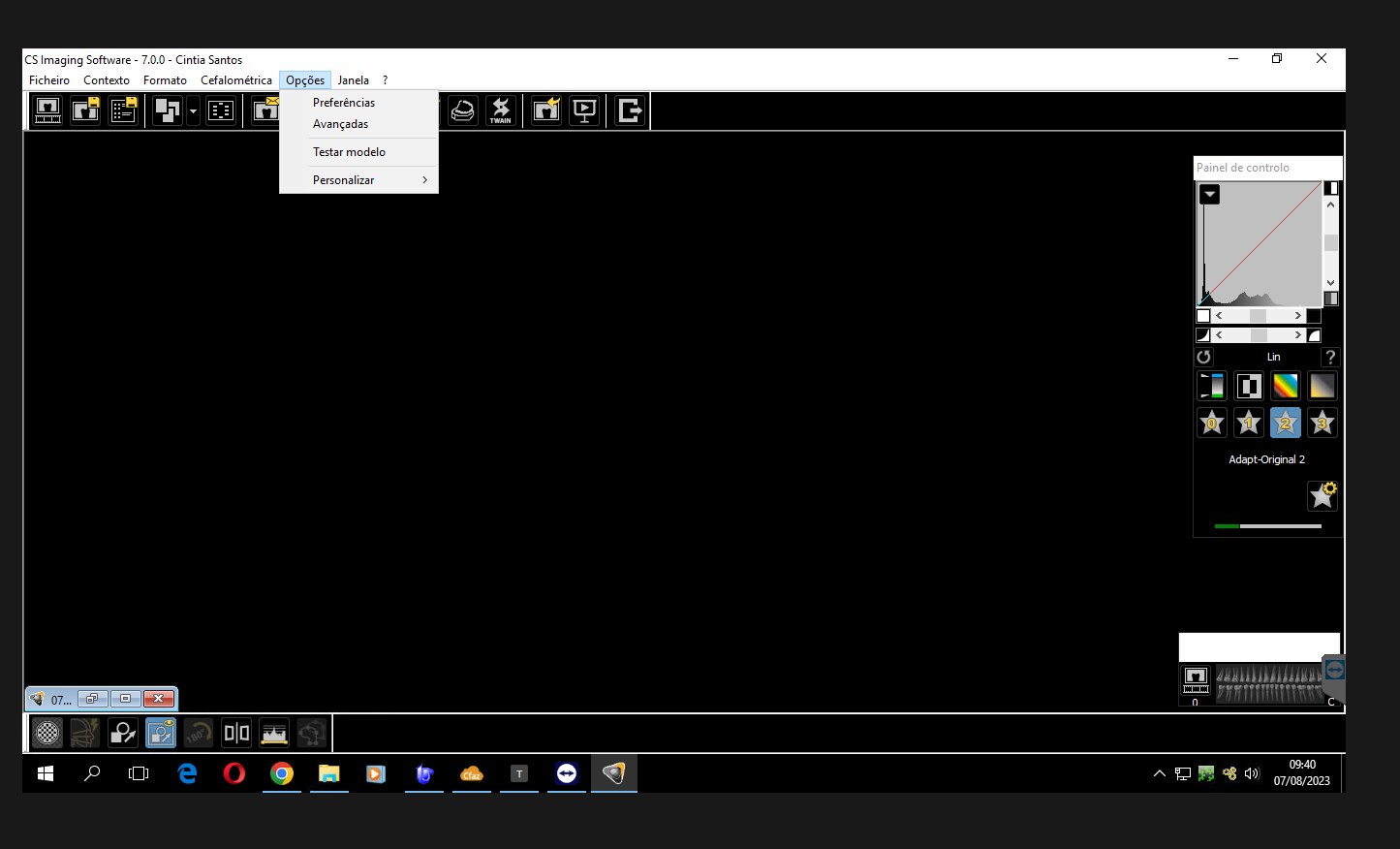

• Dentro do CSImaging ir em opções > preferências > em guardar (Pode estar com o simbolo de disquete em versões mais novas do CS)

• Selecione a opção guardar automaticamente uma copia das imagens num formato de ficheiro, coloque JPEG .
• Caso o cliente queira salvar as imagens automaticamente apos a captura marque a opção "guardar novas imagens   automaticamente".

Localizando Executável

Em muitos casos, você pode encontrar o executável de um programa seguindo estes passos:

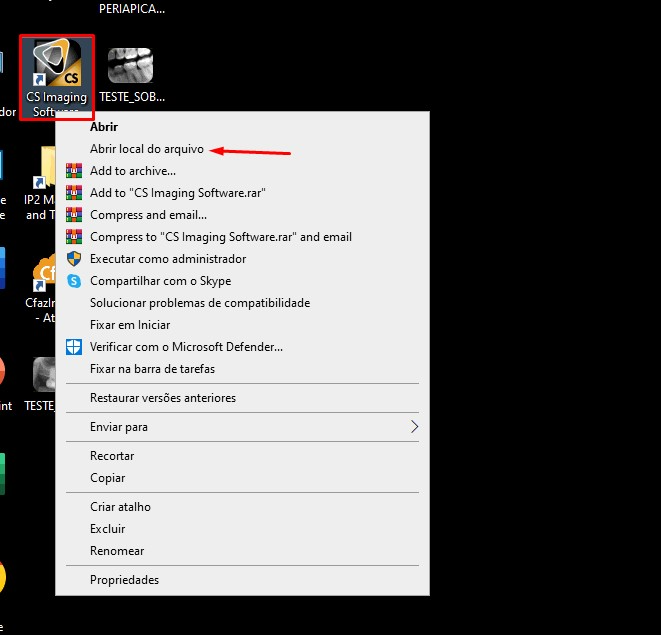

1. Na área de trabalho do seu computador, localize o ícone do programa que deseja encontrar.
2. Clique com o botão direito do mouse no ícone do programa.
3. No menu que aparece, procure por uma opção como "Abrir local do arquivo", "Abrir localização do arquivo" ou "Propriedades".

4. Clique na opção e uma janela será aberta, mostrando a localização do arquivo executável do aparelho.

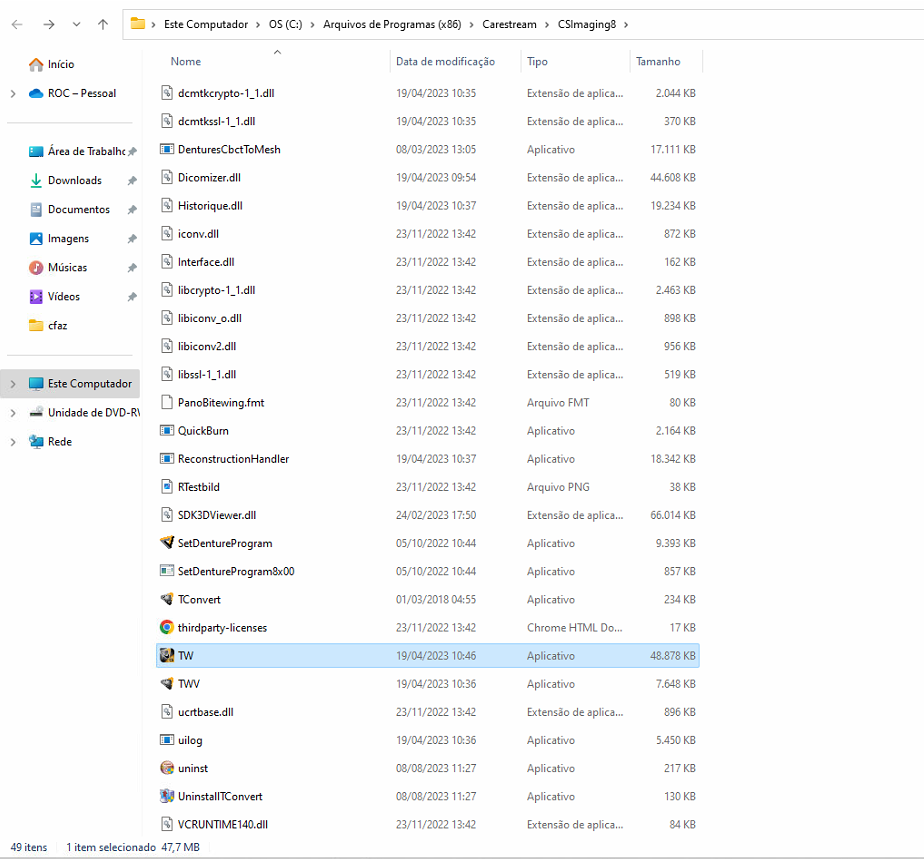

5. Procure pelo arquivo TW.exe dentro da pasta que abrir e copie o caminho ate o tw.exe


Segue um exemplo de executavel:

                        C:\Program Files (x86)\Carestream\CSImaging\TW.exe

Testando a integração

• Clique no botão correspondente a integração dentro de um pedido no cfaz
• aguarde o sofware cs imaging de captura abrir
• verifique se as informações do paciente foram importadas.
• solicite ao cliente fazer a imagem
• Salve a imagem
• verifique se a imagem apareceu na tela da integração
• Atualize o pedido
• Integração testada

Problemas:

Imagem não fica salva por paciente no cs novo

• Caso o backup de imagens do aparelho esteja mostrando imagens de diversos pacientes use o seguinte argumento
  • -PC:\cfaz\tempkodak\\pedido_numero_geral&-N\paciente_primeiro_nome&-F\paciente_sobrenome&-B\paciente_nascimento_mesMM\paciente_nascimento_diaDD\paciente_nascimento_ano&-D\pedido_numero_geral&-GO
  • Coloquei a pasta temp da seguinte forma: C:\cfaz\temp\\pedido_numero_geral\JPG (Dessa forma o "guardar" vai continuar funcionando)

Aparelho não abre quando clica na integração

• Verifique no diretorio raiz do aparelho o caminho do executavel se está igual ao que foi colocado no aparelho do cfaz (site). (Clique aqui para abrir verificar sobre como localizar o executavel)
• Abra o aparelho por fora do cfaz caso o executavel esteja correto (Caso não abrir solicite que o cliente entre em contato com o suporte do aparelho).
• Caso abra e no cfaz não de certo solicite a ajudar de um colega.

Não aparece imagem no cfaz

• Entre nas configurações do aparelho de raio-x utilizado
• Verifique o caminho da pasta "watcher" exibido nas configurações do aparelho e compare com o arugmento do executável
  • O padrão é que o argumento executável inicie com "-PC:\cfaz\temp&" devemos verificar se o o watcher está com "C:\cfaz\temp\jpg". Caso os caminhos estejam diferentes, deve ser corrigido. Teste novamente e veja se está funcionando.
• Se não tiver devemos observar se o aparelho está salvando na pasta do watcher
• Realize uma nova integração para adquirir uma nova imagem
• Solicite o cliente para adquirir uma nova imagem

• Salve a imagem pelo TW e observa se ela apareceu na pasta watcher

  • Caso a imagem não apareça na watcher, verifique as permissões da pasta, e libere todas para todos os usuários, dessa maneira

  • Se ainda assim ao salvar pelo aparelho não aparecer na watcher, tente salvar em outra pasta e caso funcione altere as configurações do argumento e watcher para observar essa nova pasta. Exemplo: a pasta escolhida foi "C:\cfaz\temp2", então o início do argumentos de executável deve alterar para "-PC:\cfaz\temp2&" e o watcher para "C:\cfaz\temp2\jpg". Teste novamente e veja se funcionou

  • Se ainda assim o sistema não está salvando a imagem em nenhuma pasta, solicite o cliente para entrar em contato com o suporte da Carestream.

• Se a imagem apareceu na pasta e não subiu para o Cfaz, verifique as permissões da pasta, e libere todas para todos os usuários, dessa maneira. Teste novamente e veja se funcionou.

• Caso o computador seja windows 7 instale o certificado ISGR Clicando aqui. Liberação do Certificado passo a passo

• Se ainda assim, a imagem aparece na watcher e não sobe para o cfaz e todas as configurações estão corretas, solicite ajuda dos seus colegas.

CS Imaging mostra erro de id duplicado

Quando o CS Imaging notificar algum erro ao iniciar a integração, devemos verificar os dados que estamos enviando. Normalmente removendo alguns dados do argumento do executável, o CS Imaging volta a funcionar normalmente. Para resolver coloque apenas o argumento da pasta, primeiro nome e sobrenome da seguinte maneira: -PC:\cfaz\temp&-Ncfaz&-Fcfaz
