Laudo Ilustrado

Visão geral do laudo ilustrado

O laudo ilustrado é um recurso que combina a precisão técnica do laudo descritivo com elementos visuais aplicados diretamente sobre a imagem radiográfica, especialmente em exames de panorâmica.

Esse formato facilita a interpretação dos achados radiográficos, melhora a comunicação entre clínica e solicitante e torna o exame mais compreensível para o paciente, agregando valor ao serviço prestado e reforçando uma apresentação mais didática, moderna e profissional.

Estrutura da tela de laudo

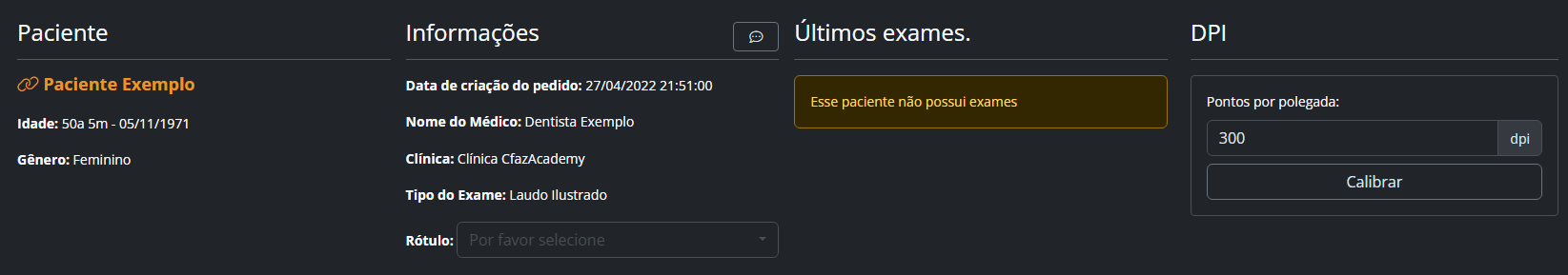

Ao acessar a opção Laudar, o sistema apresenta a estrutura padrão utilizada na maioria dos exames, composta por:

• Informações do paciente e do pedido;

• Listagem dos últimos exames realizados;

• Opção de visualização do prontuário completo clicando sobre nome do paciente.

• Calibração da imagem

Essa organização permite uma visão clínica ampla antes e durante a elaboração do laudo.

Diferencial do laudo ilustrado em panorâmica

O principal diferencial do laudo ilustrado está na integração entre texto e imagem.
Enquanto o laudo descritivo registra tecnicamente os achados, as ilustrações visuais:

• Facilitam a identificação rápida de alterações;

• Auxiliam o solicitante na leitura do exame;

• Tornam a explicação mais clara para o paciente;

• Fortalecem a comunicação clínica;

• Destacam a clínica com um serviço mais completo e diferenciado.

Ferramentas disponíveis no laudo ilustrado

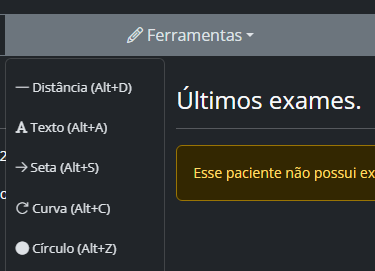

O sistema oferece diversas ferramentas de ilustração que podem ser utilizadas diretamente sobre a imagem radiográfica:

• Distância: traça uma linha reta entre dois pontos e exibe a medida em milímetros.

• Texto: permite adicionar anotações explicativas diretamente na imagem.

• Seta: indica pontos de atenção ou estruturas específicas.

• Curva: contorna estruturas anatômicas ou áreas de interesse.

• Círculo: destaca regiões importantes de forma visual.

Navegação e ajustes no visualizador de imagem

No visualizador de imagem, é possível realizar os seguintes controles:

• movimentar a imagem pressionando o botão direito do mouse;

• aplicar zoom in e zoom out utilizando o scroll do mouse, com foco direcionado para a posição do cursor;

• ajustar brilho e contraste para melhorar a visualização dos detalhes radiográficos.

Esses recursos auxiliam na análise precisa da imagem antes e durante a aplicação das ilustrações.

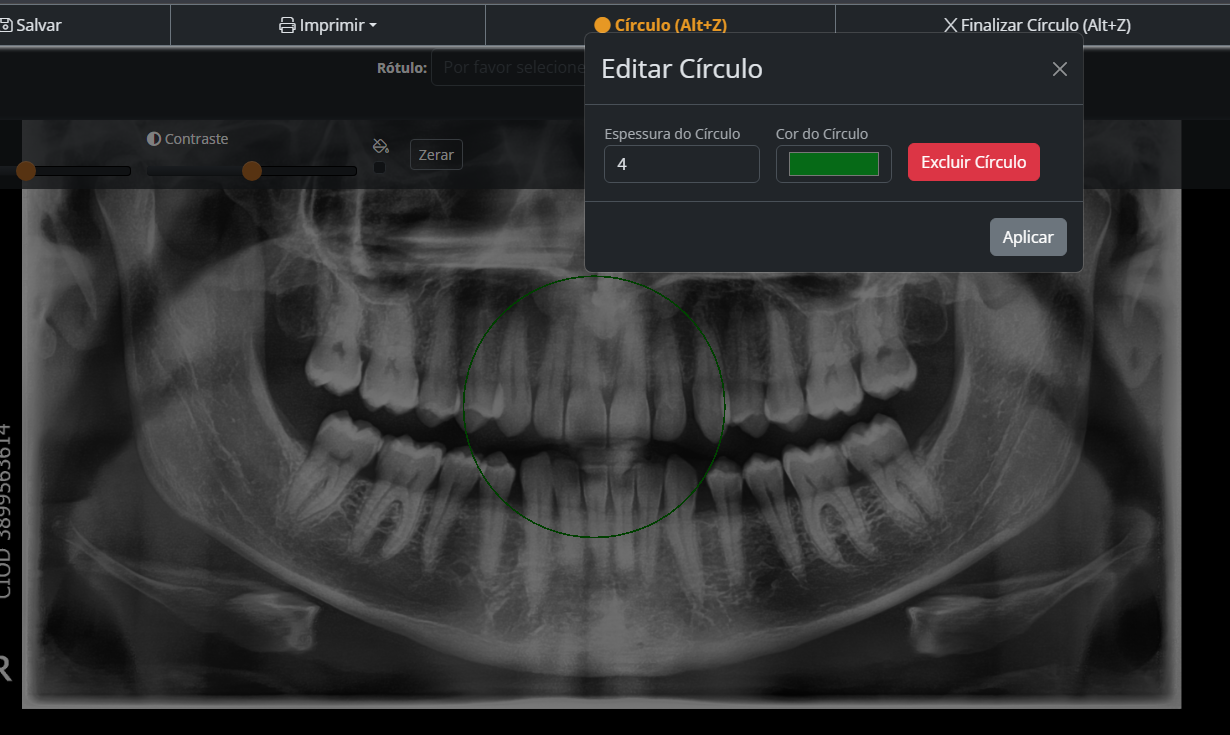

Edição das ilustrações

Todas as ilustrações adicionadas podem ser editadas a qualquer momento.
Para isso, basta clicar duas vezes sobre o elemento criado.

As opções de edição incluem:

• alteração do tamanho da fonte;

• mudança de cor;

• ajuste da espessura das linhas; refinamento visual conforme o padrão desejado.
