Descrição

O parâmetro --compr-quality&100&+Ww&114&241 pode ser utilizado na integração DICOM do sistema CFAZ com o objetivo de aplicar filtros e ajustes manuais em imagens DICOM durante o envio ou processamento.

Este parâmetro é útil para melhorar a visualização das imagens, permitindo ajustar o contraste e a janela de visualização de forma personalizada.

Estrutura do Parâmetro
Componentes:

• --compr-quality&100: Define a qualidade de compressão da imagem.

  • 100: Qualidade máxima (sem perda visível).

• +Ww&114&241: Aplica o filtro

  • 114: Valor do Window Width (largura da janela) = Ajuste de brilho

  • 241: Valor do Window Center (nível da janela) = Ajuste de contraste

Configurando no integration

• Abra o Visualizador DICOM do CFAZ

  • Acesse o sistema CFAZ.

  • Vá até o módulo de visualização DICOM.

  • Clique aqui para ver o passo a passo do visualizador.

• Carregue a imagem DICOM desejada

  • Selecione o exame ou imagem que precisa ser ajustado.

• Ajuste a imagem manualmente com o mouse

  • Clique com o botão esquerdo do mouse sobre a imagem.

  • Arraste o mouse horizontal e verticalmente:

    • Movimento horizontal altera o contraste (Window Width - W).

    • Movimento vertical altera o brilho (Window Level - L).

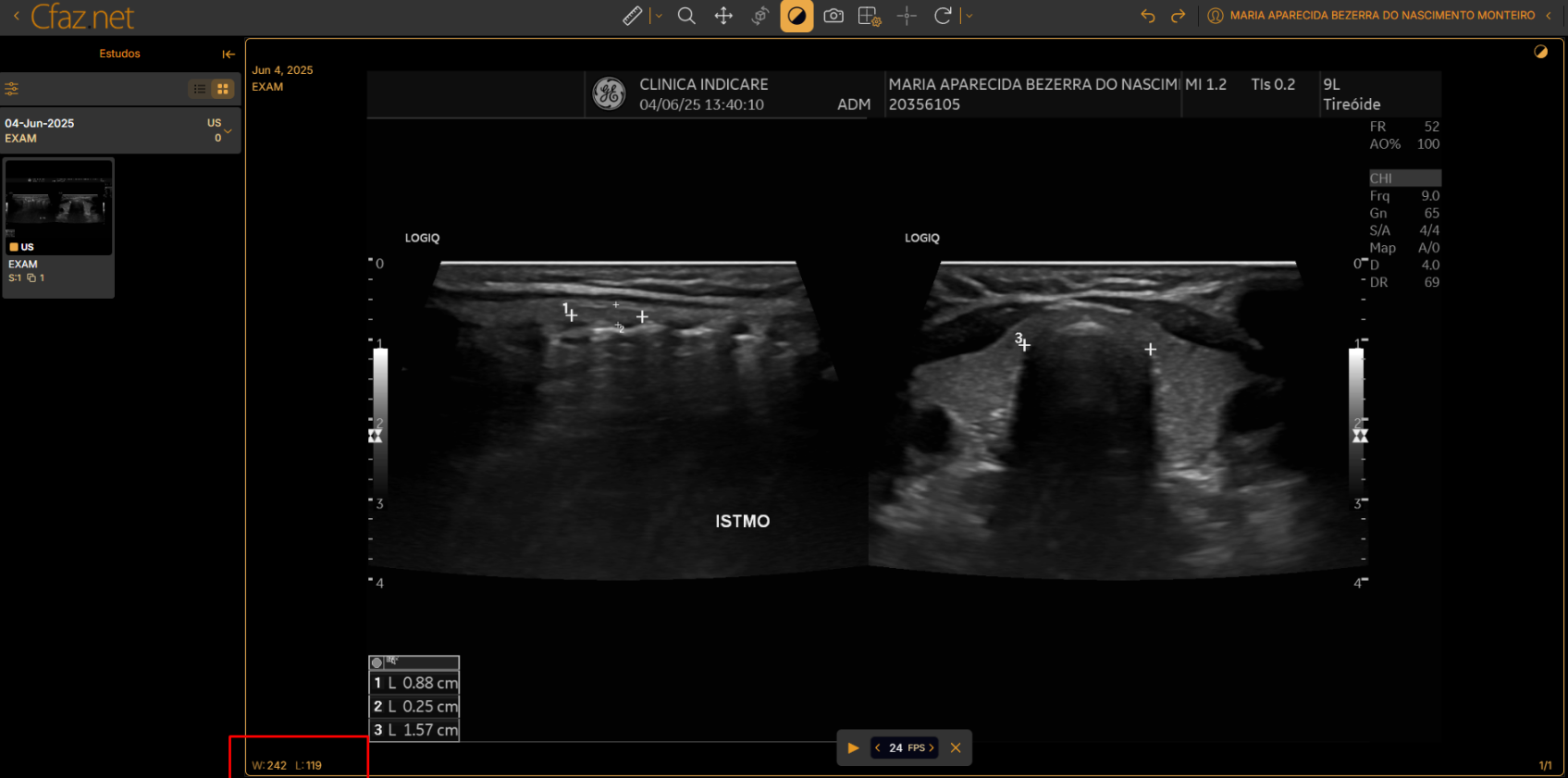

  • Observe que, ao fazer isso, os valores de W (contraste) e L (brilho) no canto inferior esquerdo da tela serão atualizados em tempo real.

• Mostre a imagem ao cliente

  • Continue ajustando até que a imagem esteja com brilho e contraste ideais, conforme o cliente deseja.

• Anote os valores finais de W e L

  • Esses serão os valores exatos a serem usados na integração para aplicar o filtro.

  • Exemplo:

    • W = 114 (Contraste)

    • L = 241 (Brilho)

Após identificar os valores ideais de brilho (L) e contraste (W) no visualizador DICOM, siga este passo para aplicar o filtro diretamente na integração:

• Acesse o módulo de Integration do CFAZ.
• Vá até a aba “PACS”
  • Essa aba é onde os parâmetros DICOM são configurados para o envio das imagens.

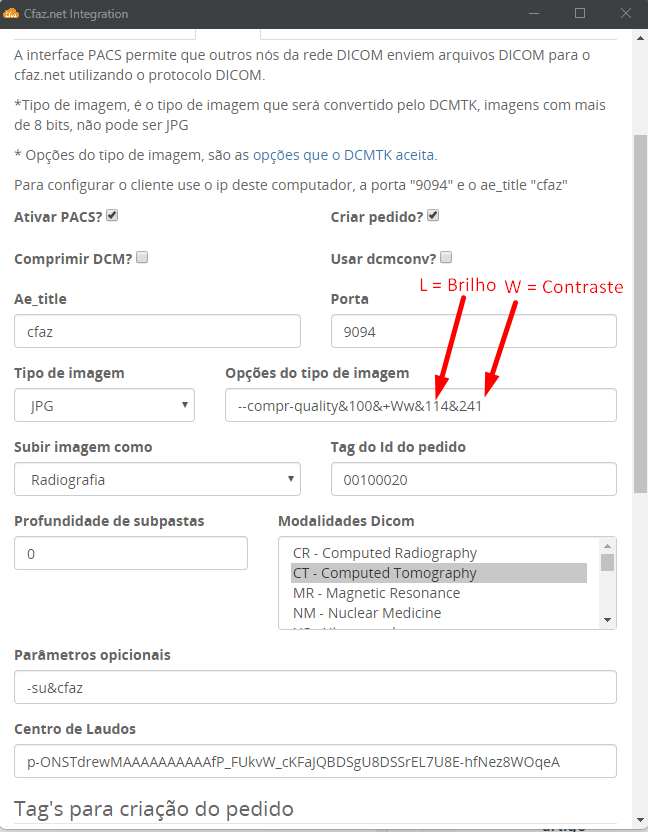

• Preencha os campos de ajuste de imagem manual:
  • Primeiro campo: insira o valor de L (Brilho)
  • Segundo campo: insira o valor de W (Contraste)

 Importante:

• A ordem dos valores é L primeiro (brilho) e W depois (contraste).
• Salve as configurações e prossiga com a integração normalmente.
