Instalação

1. Baixe o Cfaz integration (Instalação  Cfaz Integration)
2. Descompactar o integration na pasta cfaz em c:
3. Libere as permissões de pasta da pasta "cfaz" para prevenir quaisquer erros de permissão. Permissão de pasta
4. Verifique os dados da aba "Geral" e aplique.
5. Habilite as abas workilist e pacs.
6. Baixe o DCTMK de acordo com a versão do windows v.3.6.5 (DCMTK 3.6.5)  win 10 e v.3.6.0 (DCMTK 3.6.0)
7. Libere o localhost no chrome acessando o link chrome://flags/
8. Crie o aparelho personalizado ou o padrão: Para o padrão clique aqui | Para o personalizado clique aqui
9. Configuração do aparelho:
   • Fixe o ip do computador Fixando IP de computador
   • Configuração do aparelho:
     • Solicite ao cliente que preencha as seguintes informações no aparelho:
       • Acesse "System Setup
       • Entre na opção "connectivity" e clique que "DICOM"
       • Na opção "Dicom service Options" devemos configurar o "Storage" e o "Worklist".
       • Na opção "Storage" devemos preencher as seguintes informações:
         • AE TITLE: cfaz
         • IP Address: colocar ip que foi fixado na maquina onde vai ser feita a integração
         • Port No.: 9094
       • Na opção "Worklist" devemos preencher as seguintes informações:
         • AE TITLE: cfaz
         • IP Address: colocar ip que foi fixado na maquina onde vai ser feita a integração
         • Port No.: 9093
   • Teste fazendo uma aquisição.

Fixando o IP

• É necessario realizar algumas configurações adicionais no computador do cliente para garantir uma conexão estável e confiável. Devemos fixar o endereço IP da máquina, o que ajudará a evitar problemas de conectividade e facilitará o acesso ao CFaz e ao aparelho de ultrassom.

  • Para fixar o endereço IP da máquina do cliente, siga as etapas a seguir no link: Fixando IP de computador

Configurando o Pacs

• Vamos precisar que o cliente preencha algumas informações no sofware de ultrassom. Acessando "System Setup" e indo ate a opção "connectivity" devemos configurar a aba "DICOM".
• Na opção "Dicom service Options" devemos configurar o "Storage" e o "Worklist".

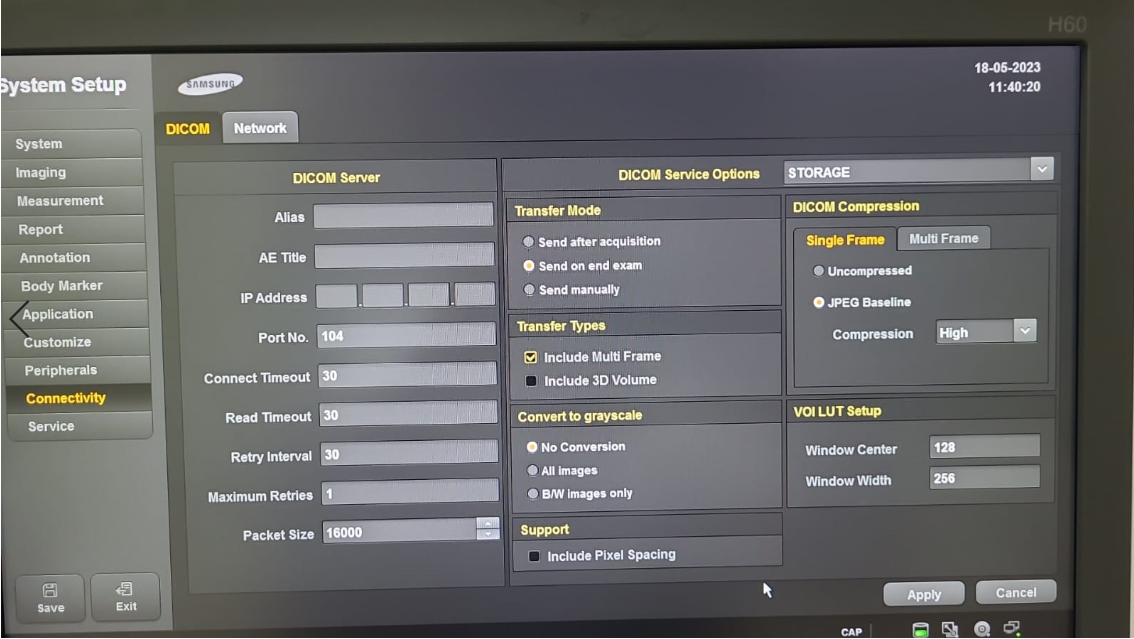

• Na opção "Storage" devemos preencher as seguintes informações:
  • AE TITLE: cfaz
  • IP Address: colocar ip que foi fixado na maquina onde vai ser feita a integração
  • Port No.: 9094



Configurando o Worklist

• Vamos precisar que o cliente preencha algumas informações no sofware de ultrassom. Acessando "System Setup" e indo ate a opção "connectivity" devemos configurar a aba "DICOM".
• Na opção "Dicom service Options" devemos configurar o "Storage" e o "Worklist".

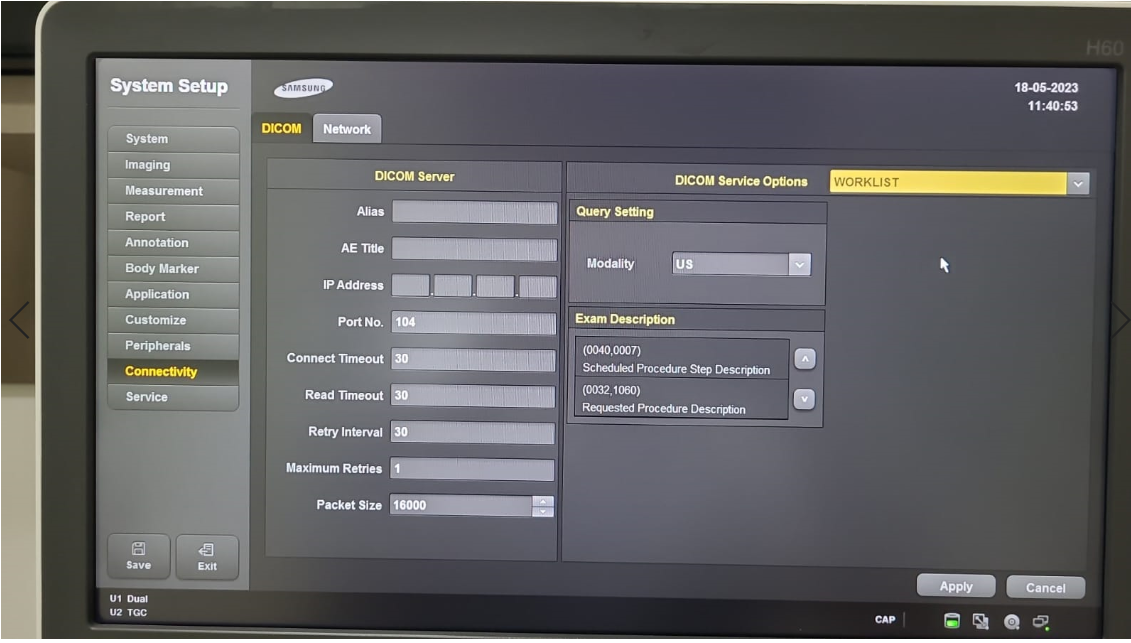

• Na opção "worklist" devemos preencher as seguintes informações:
  • AE TITLE: cfaz
  • IP Address: colocar ip que foi fixado na maquina onde vai ser feita a integração
  • Port No.: 9093


Testando a integração

• Para testar a integração ela vai funcionar como uma integração worklist normal o cfaz vai enviar os dados do paciente para o aparelho .
• Clique no botão da integração no cfaz
• O software CFaz envia os dados para o worklist.
• Solicite ao cliente que acesse a worklist do aparelho e recarregue para aparecer o paciente enviado
• Selecione o paciente e faça uma aquisição
• Salve e nesse momento o processo de upload no integration vai começar e enviar as imagens para o cfaz

Problemas

Paciente não aparece no worklist

• Verifique se o ip da maquina no cliente está fixo (Para ver o passo a passo clique aqui).
• Se o Ip estiver fixado corretamente solicite ao cliente que verifique as configurações de worklist (Para verificar clique aqui).
• Verifique a modalidade na tag 0008,0060 que está no conteudo do aparelho na worklist pode ser que o aparelho não leia a modalidade que está sendo enviada
• verifique se o arquivo lockfile está na pasta wlistdp e se foi gerado o arquivo dump e o wl.
• Solicite a ajuda de um colega caso não de certo.

Imagem não sobe para o cfaz

• Verifique as configurações do pacs do aparelho.
• Solicite ao cliente que faça o passo do pacs (Para verificar clique aqui).
• Caso o computador seja windows 7 instale o certificado ISGR Clicando aqui. Liberação do Certificado passo a passo
• Solicite a ajuda de um colega caso não de certo.

Imagem sem filtro

• Algumas integrações com o PACS ou com o Dicom envia a imagem sem as alterações de brilho e contraste. A imagem vai sem filtro. Descobrimos hoje um parâmetro que podemos colocar no integration para aplicar esse filtro do jeito que está no equipamento. Então naquele campo na aba pacs, devemos colocar +Wi&1&--compr-quality&100.
