• Baixe o Cfaz integration (Instalação  Cfaz Integration)
• Descompactar o integration na pasta cfaz em c:
• Libere as permissões de pasta da pasta "cfaz" para prevenir quaisquer erros de permissão. Permissão de pasta
• Verifique os dados da aba "Geral" e aplique.
• Habilite as abas workilist e pacs
• Configure a aba pacs:
  • ae_title: cfazpacs
  • porta: 9094
  • modalidade dicom: US
• Baixe o DCTMK de acordo com a versão do windows v.3.6.5 (DCMTK 3.6.5)  win 10 e v.3.6.0 (DCMTK 3.6.0)
• Libere o localhost no chrome acessando o link chrome://flags/
• Crie o aparelho personalizado(Porem vamos fazer algumas modificações): Personalizado clique aqui
• Configure o conteudo do worklist dessa maneira:
  • (0008,0050) SH \pedido_numero_geral
    (0008,0005) CS [ISO_IR 100]
    (0010,0010) PN \paciente_sobrenome_sem_acento^\paciente_primeiro_nome_sem_acento
    (0010,0020) LO \pedido_numero_geral
    (0010,0030) DA \paciente_nascimento_ano\paciente_nascimento_mesMM\paciente_nascimento_diaDD
    (0010,0040) CS \paciente_sigla_sexo
    (0010,2000) LO
    (0010,2110) LO
    (0020,000d) UI 1.2.826.0.1.3680043.9.6516.\pedido_numero_geral
    (0032,1032) PN \dentista_sobrenome^\dentista_primeiro_nome
    (0032,1060) LO EXAM
    (0040,0100) SQ
    (fffe,e000) -
    (0008,0060) CS US
    (0032,1070) LO
    (0040,0001) AE OEM-TXHSUN1PRS7
    (0040,0002) DA \ano_corrente\mes_correnteMM\dia_correnteDD
    (0040,0003) TM \hora_correnteHH\minuto_correnteMM\segundo_correnteSS
    (0040,0006) PN Tecnico
    (0040,0007) LO EXAM
    (0040,0009) SH cfaz
    (0040,0010) SH cfaz
    (0040,0011) SH cfaz
    (0040,0012) LO
    (0040,0400) LT
    (fffe,e00d) -
    (fffe,e0dd) -
    (0040,1001) SH RP454G234
    (0040,1003) SH LOW
  • Configuração do aparelho:
  • Fixe o IP do computador do cliente: Fixando IP de computador
  • Configure o worklist do aparelho:

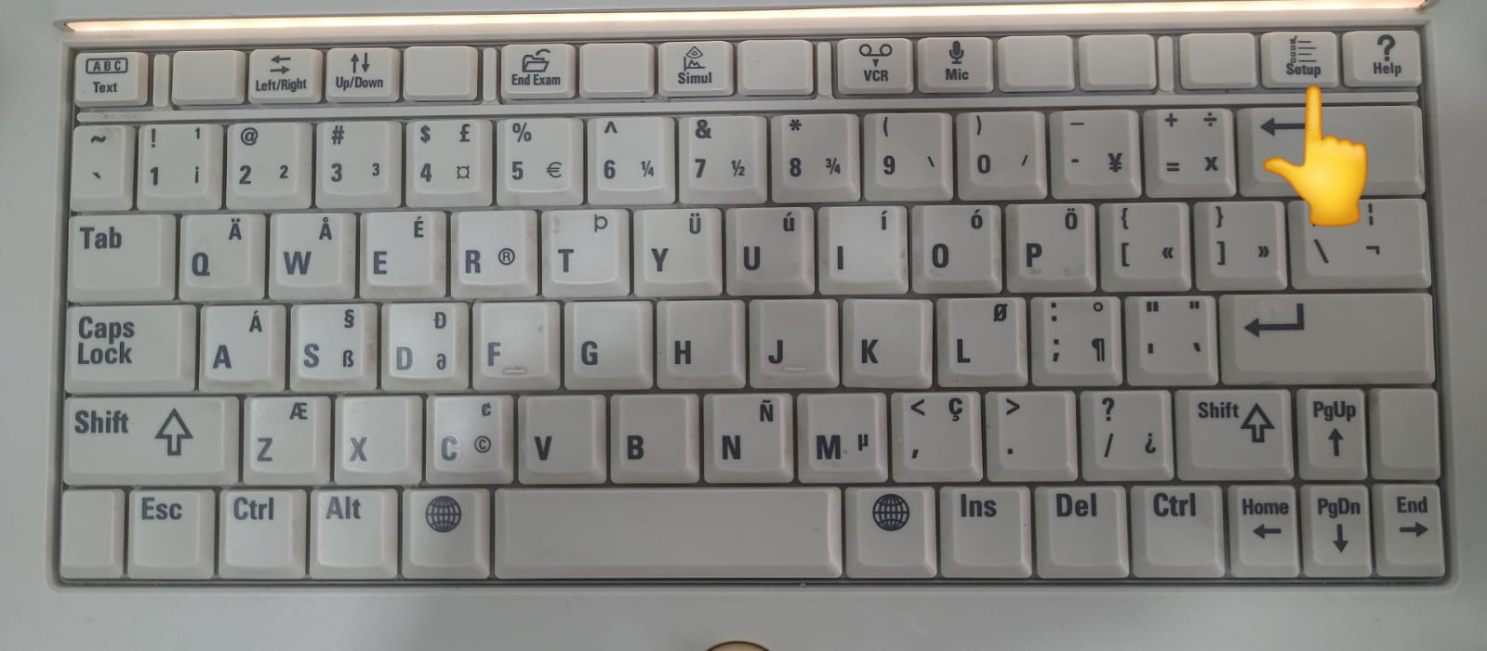

    • Solicite ao cliente que clique no botão "setup" no teclado do aparelho

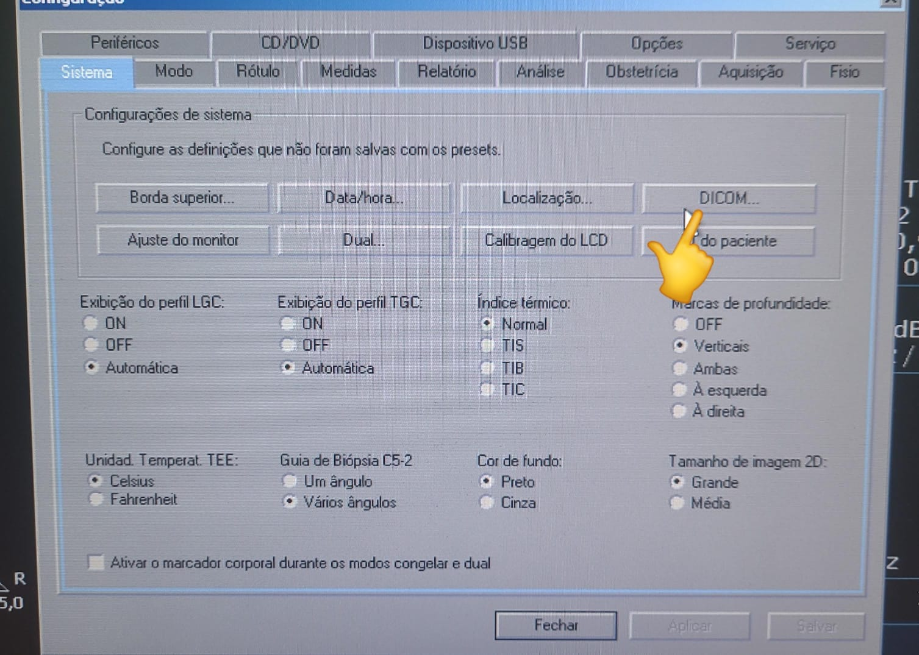

    • Acesse a aba "sistema" e clique em "dicom".

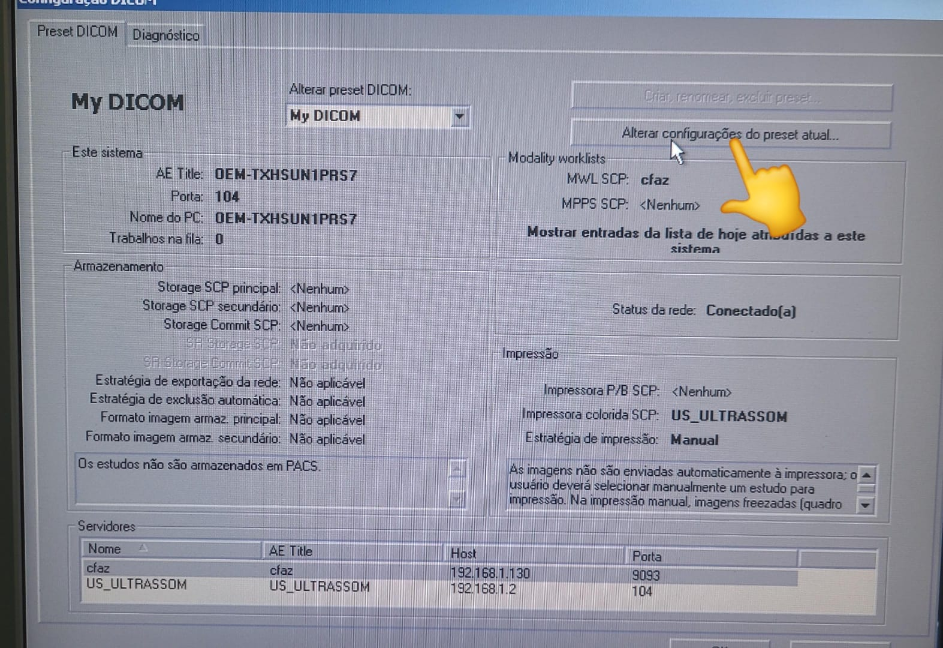

    • Clique em "alterar configurações do preset atual..."

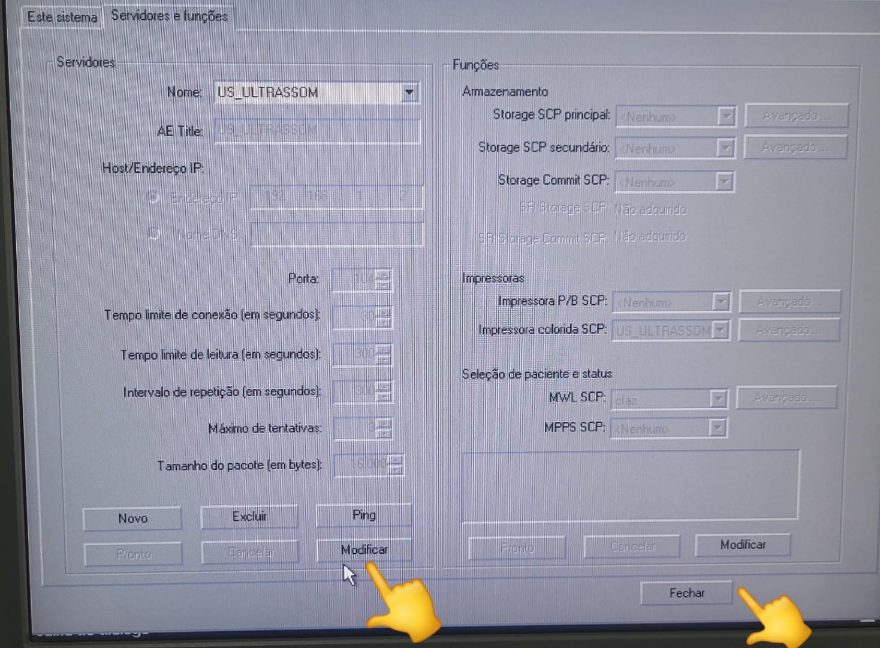

    • Clique em "modificar"
    • Localize o menu "seleção de pacientes e status".
      • Clique em "avançado"
      • Preencha com as seguintes informações:
        • nome: cfaz
        • Aetitle: cfaz
        • IP: "Ip fixo do computador"
        • Porta: 9093
        • Salve e use o "ping" para testar a conexão.
  • Configure o pacs do aparelho:
    • Configure a aba do pacs do integration com o AETITLE: cfazpacs (Esse aparelho não aceita dois AEtitle com o mesmo nome).
    • Solicite ao cliente que clique no botão "setup" no teclado do aparelho
    • Acesse a aba "sistema" e clique em "dicom".
    • Clique em "alterar configurações do preset atual..."
    • Clique em "modificar"
    • Localize o menu "funções"
      • Clique em "avançado" em "Storage SCP principal"
      • Preencha com as seguintes informações:
        • nome: cfazpacs
        • Aetitle: cfazpacs
        • IP: "Ip fixo do computador"
        • Porta: 9094
        • Salve e use o "ping" para testar a conexão.

Fixando o IP

• Para que a configuração não tenha que ser feita todas as vezes que o cliente reiniciar o computador é necessario fixar o ip do computador. Siga esse passo a passo para fixar o ip: Fixando IP de computador

Configurando aba pacs do integration

• Abra o cfaz integration
• Navegue ate a aba PACS
• Ative a aba pacs
• ae_title: cfazpacs
• porta: 9094
• modalidade dicom: US

Worklist ( Feito pelo cliente)

• Configure o worklist do aparelho:
  • Solicite ao cliente que clique no botão "setup" no teclado do aparelho

  • Acesse a aba "sistema" e clique em "dicom".

  • Clique em "alterar configurações do preset atual..."

  • Clique em "modificar"

  • Localize o menu "seleção de pacientes e status".
    • Clique em "avançado"
    • Preencha com as seguintes informações:
      • nome: cfaz
      • Aetitle: cfaz
      • IP: "Ip fixo do computador"
      • Porta: 9093
      • Salve e use o "ping" para testar a conexão.

Pacs

Configure o PACS do aparelho:

• Solicite ao cliente que clique no botão "setup" no teclado do aparelho

• Acesse a aba "sistema" e clique em "dicom".

• Clique em "alterar configurações do preset atual..."

• Clique em "modificar"

• Localize o menu "funções"
  • Clique em "avançado" em "Storage SCP principal"
  • Preencha com as seguintes informações:
    • nome: cfazpacs
    • Aetitle: cfazpacs
    • IP: "Ip fixo do computador"
    • Porta: 9094
    • Salve e use o "ping" para testar a conexão.

Resolvendo Problemas

Paciente não aparece no worklist

• Verifique a data e hora do aparelho se está correta com a data e hora do windows (Corrija se estiver diferente)
• Verifique se o ip da maquina no cliente está fixo (Para ver o passo a passo clique aqui).
• Se o Ip estiver fixado corretamente solicite ao cliente que verifique as configurações de worklist
• verifique se o arquivo lockfile está na pasta wlistdp e se foi gerado o arquivo dump e o wl.
• Verifique a modalidade na tag 0008,0060 que está no conteudo do aparelho na worklist pode ser que o aparelho não leia a modalidade que está sendo enviada
• Solicite a ajuda de um colega caso não de certo.

Imagem não sobe para o cfaz

• Verifique as configurações do pacs do aparelho.
• Solicite ao cliente que faça o passo do pacs
• Caso o computador seja windows 7 instale o certificado ISGR Clicando aqui. Liberação do Certificado passo a passo
• Solicite a ajuda de um colega caso não de certo.

Imagem sem filtro

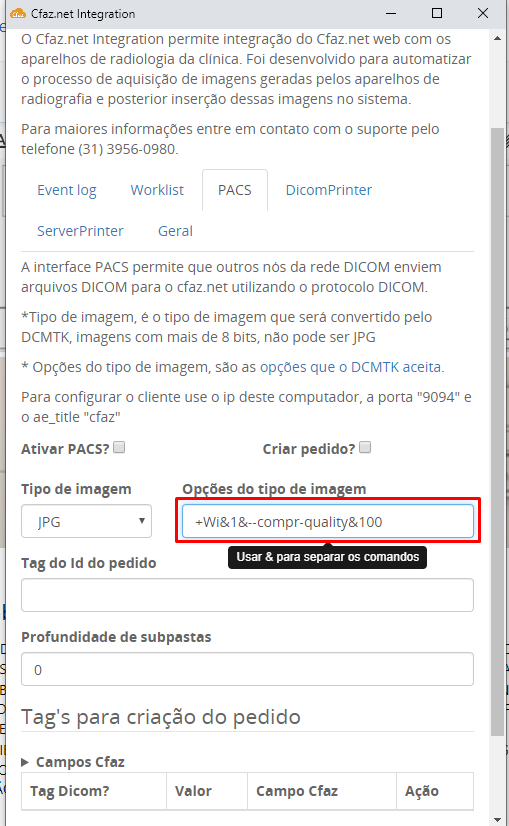

• Algumas integrações com o PACS ou com o Dicom envia a imagem sem as alterações de brilho e contraste. A imagem vai sem filtro. Descobrimos hoje um parâmetro que podemos colocar no integration para aplicar esse filtro do jeito que está no equipamento. Então naquele campo na aba pacs, devemos colocar +Wi&1&--compr-quality&100.
