Instalação

1. Baixe o Cfaz integration (Instalação  Cfaz Integration)
2. Descompactar o integration na pasta cfaz em c:
3. Libere as permissões de pasta da pasta "cfaz" para prevenir quaisquer erros de permissão. Permissão de pasta
4. Verifique os dados da aba "Geral" e aplique.
5. Habilite as abas workilist e pacs.
6. Baixe o DCTMK de acordo com a versão do windows v.3.6.5 (DCMTK 3.6.5)  win 10 e v.3.6.0 (DCMTK 3.6.0)
7. Libere o localhost no chrome acessando o link chrome://flags/
8. Crie o aparelho personalizado ou o padrão: Para o padrão clique aqui | Para o personalizado clique aqui
9. Configuração do aparelho:
   • Acesse o menu inicio-> Configurações:
   • Acesse o menu Dicom/Worklist
   • Configure o Servidor pacs:
     • Endereço do servidor: localhost ou 127.0.0.1
     • Titulo AE Calling: cfaz
     • Titulo AE Called: cfaz
     • Port: 9094
     • Clique em adicionar
   • Configure o servidor WORKLIST:
     • Endereço do servidor: localhost ou 127.0.0.1
     • Titulo AE Calling: cfaz
     • Titulo AE Called: cfaz
     • Port: 9093
     • Clique em adicionar
   • Teste a integração

Senha do EAGLE

• Caso o EAGLE EYE solicite uma senha a senha é:
  • Usuario: eagle
  • Senha: eagle

Aviso

• Antes de configurar verifique nas configurações do aparelho se a aba Dicom Worklist/Pacs está ativada.
• Se a aba não estiver liberada informe ao cliente que sem essa aba não é possivel fazer a integração
  • Abra o Eagle EYE

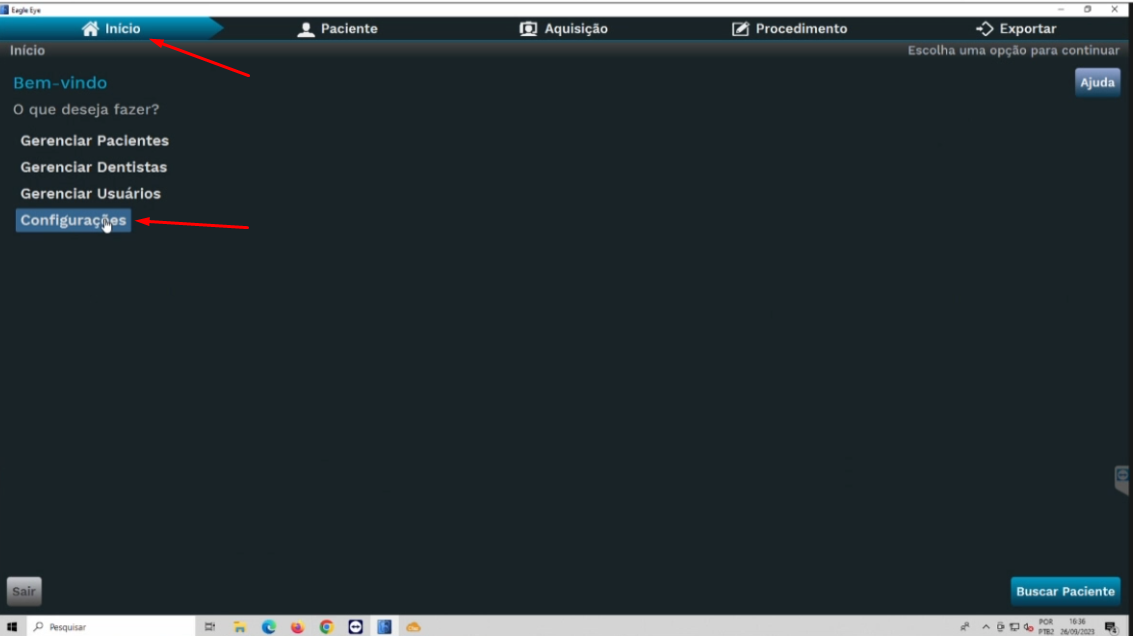

  • Acesse o menu inicio -> Clique no menu configurações

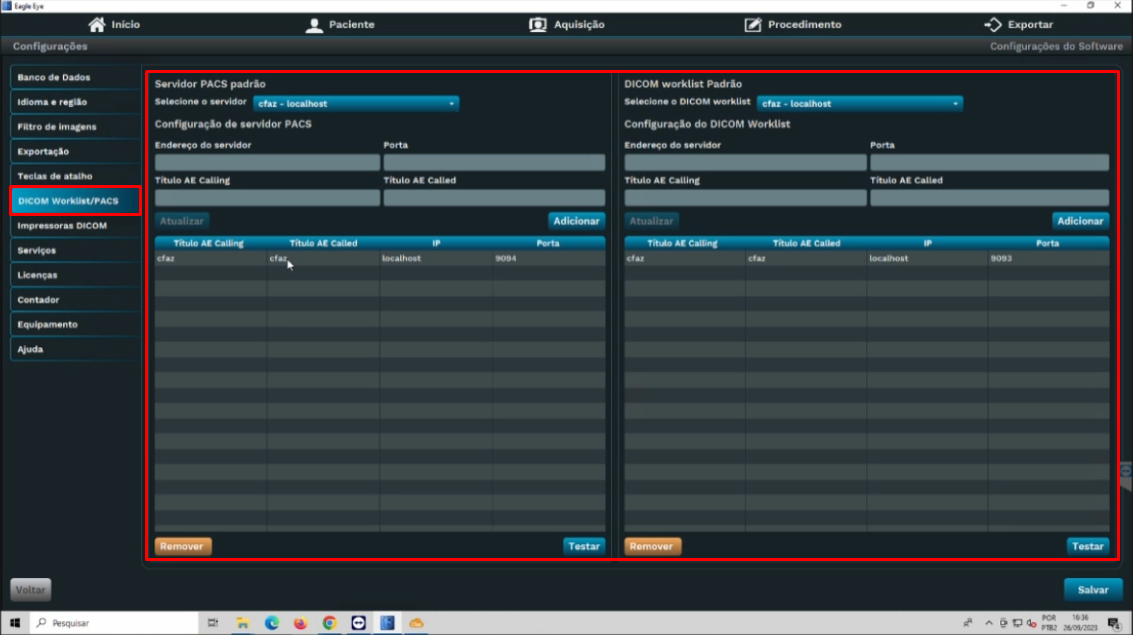

  • Verifique se o sistema tem essa aba e se está ativada


Configurando o servidor Pacs

• Abra o Eagle EYE
• Acesse o menu inicio -> Clique no menu configurações

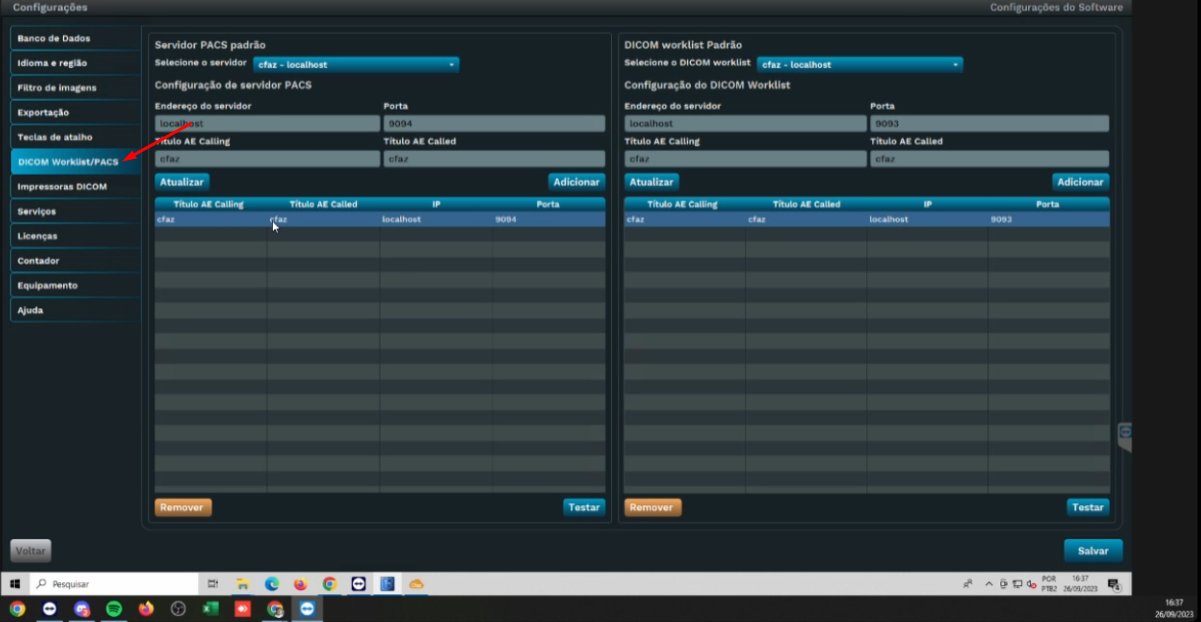

• Acesse o menu Dicom Worklist/Pacs para configurar o Servidor Pacs

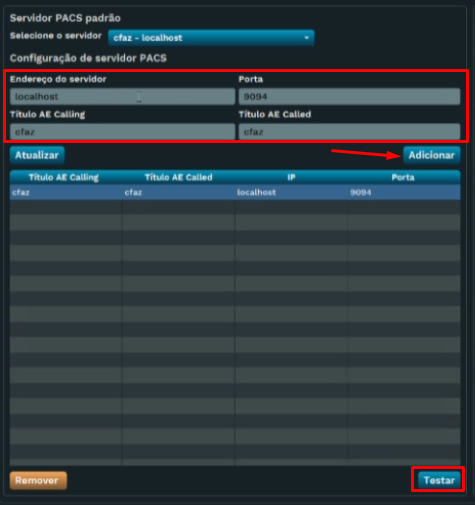

• Preencha os dados do Pacs da seguinte forma:
  • Endereço do servidor: localhost ou 127.0.0.1
  • Titulo AE Calling: cfaz
  • Titulo AE Called: cfaz
  • Port: 9094
  • Clique em adicionar para colocar o servidor na lista


• Servidor Pacs configurado.
• Podemos testar o servidor clicando sobre o servidor e clicando em testar .
  • O integration e o localhost devem estar abertos.
  • Apos finalizar clique em salvar para salvar as configurações do worklist e pacs

Configurando o Servidor Worklist

• Abra o Eagle EYE
• Acesse o menu inicio -> Clique no menu configurações

• Acesse o menu Dicom Worklist/Pacs para configurar o Servidor Pacs

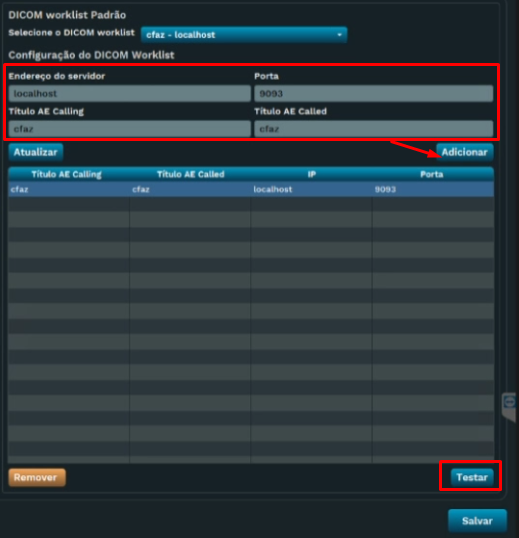

• Preencha os dados do Pacs da seguinte forma:
  • Endereço do servidor: localhost ou 127.0.0.1
  • Titulo AE Calling: cfaz
  • Titulo AE Called: cfaz
  • Port: 9093
  • Clique em adicionar  para colocar o servidor na lista

• Servidor Pacs configurado.
• Podemos testar o servidor clicando sobre o servidor e clicando em testar .
  • O integration e o localhost devem estar abertos.
  • Apos finalizar clique em salvar para salvar as configurações do worklist e pacs

Testando a integração

• Deixe o Eagle Eye aberto
• Clique no icone da integração no pedido do cliente
•  Acesse o Eagle Eye

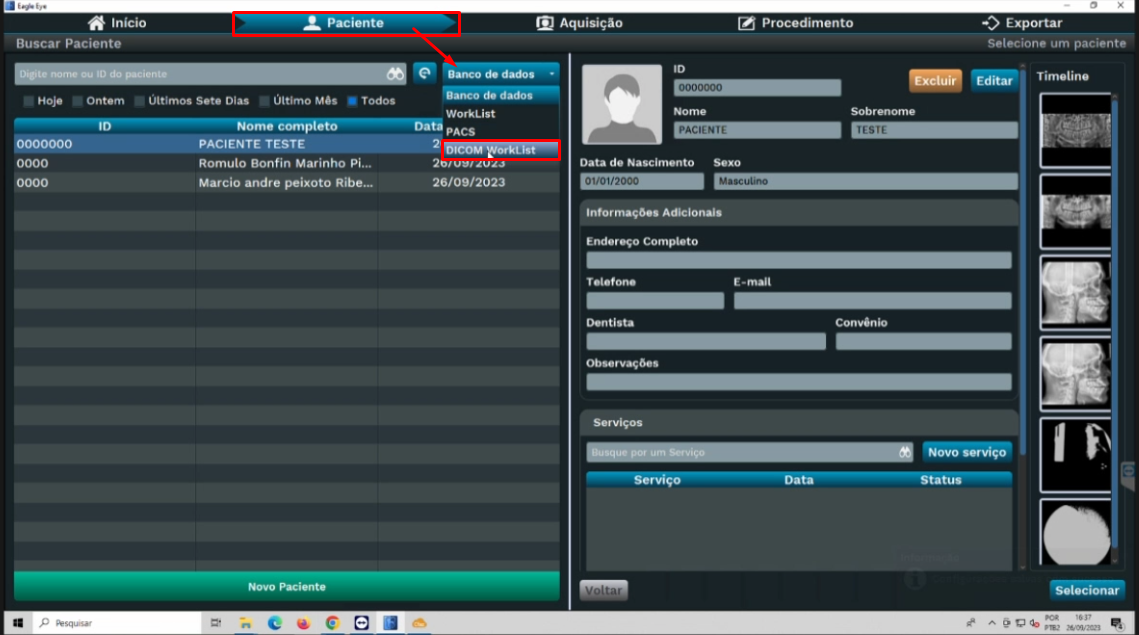

• Clique em paciente
• Mude o select para "Dicom Worklist

• Caso não aparecer o paciente clique no botão de refresh ao lado do select do worklist

• Clique sobre o paciente 2 vezes
• Vá para a guia de "Aquisição"solicite ao cliente que faça uma captura

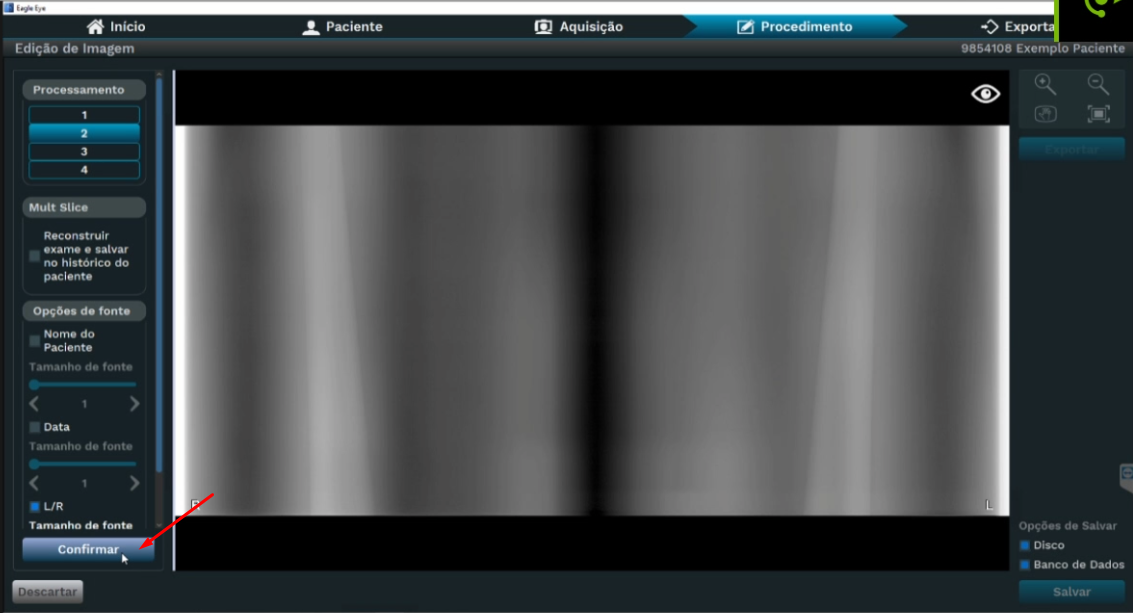

• Depois de fazer a captura clique em "confirmar"

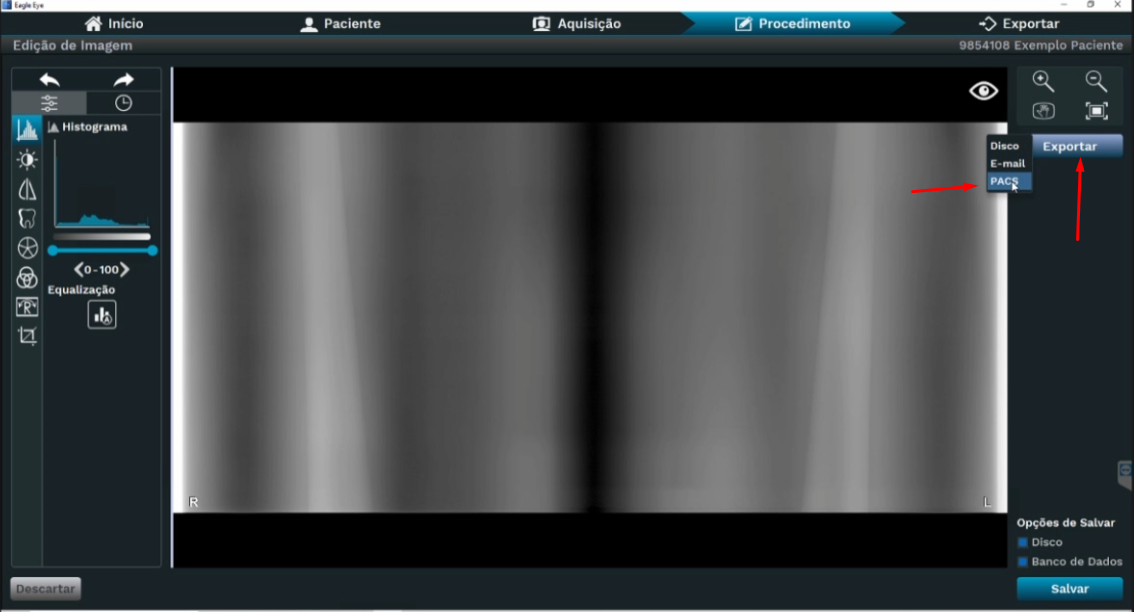

• Clique em "exportar" selecione a opção "pacs"

• Ao clicar em pac's uma mensagem de sucesso vai aparecer e o sistema vai começar a fazer o upload da imagem

• No integration o sucesso do upload aparece da seguinte forma.


Problemas

Paciente não aparece na worklist

Caso o paciente não aparecer na worklist verifique as seguintes informações:

• Verifique se o worklist foi configurado corretamente.
  • Verifique se a aba worklist está ativada no integration.
  • Acesse inicio -> Configurações -> Acesse a aba Dicom Worklist/pacs e verifique se as configurações estão de acordo com as configurações acima.
  • Você pode mudar o endereço do servidor para 127.0.0.1 e testar novamente
  • Verifique se foi configurado corretamente. (Qualquer duvida clique aqui para verificar)
  • Teste novamente.
  • Se estiver tudo ok e não funcionar tente reiniciar o computador pode ajudar
  • Caso o computador seja windows 7 instale o certificado ISGR Clicando aqui. Liberação do Certificado passo a passo
  • Caso não de certo solicite a ajuda de um colega

Imagem não sobe para o cfaz

• Verifique se o pacs foi configurado corretamente.
  • Verifique se a aba pacs está ativada no integration.
  • Acesse inicio -> Configurações -> Acesse a aba Dicom Worklist/pacs e verifique se as configurações estão de acordo com as configurações acima
  • Verifique se foi configurado corretamente. (Qualquer duvida clique aqui para verificar)
  • Tente salvar a imagem em outra pasta e verifique se o sotware está salvando corretamente se não solicite o cliente que entre em contato com o suporte do aparelho.
  • Se estiver tudo ok e não funcionar tente verificar as permissões de pasta. (Clique aqui para verificar)
  • Salve a imagem novamente
  • Caso não de certo solicite a ajuda de um colega

Imagem sem filtro

• Algumas integrações com o PACS ou com o Dicom envia a imagem sem as alterações de brilho e contraste. A imagem vai sem filtro. Descobrimos hoje um parâmetro que podemos colocar no integration para aplicar esse filtro do jeito que está no equipamento. Então naquele campo na aba pacs, devemos colocar +Wi&1&--compr-quality&100.
