Instalação

1. Baixe o Cfaz integration (Instalação  Cfaz Integration)
2. Descompactar o integration na pasta cfaz em c:
3. Libere as permissões de pasta da pasta "cfaz" para prevenir quaisquer erros de permissão. Permissão de pasta
4. Verifique os dados da aba "Geral" e aplique (DCMTK não será necessario nessa integração)
5. Instale o certificado: Instalação Certificado integration cfaz-integration 4.64 ou superior
6. Crie o aparelho dentro do cfaz https://max.cfaz.net/subs/devices/new
7. Escolha a clinica onde o aparelho está instalado.
8. Coloque o nome do aparelho de acordo com o gosto do cliente.
9. Preencha os seguintes campos:
   1. Tipo de imagem: Radiografia
   2. Fazer nova captura, após imagem adquirida: Desmarcado
   3. Tipo de integração: CR
   4. Caminho para o watcher: C:\cfaz\temp
   5. Executavel: C:\NNT\NNTBridge.exe
   6.  Argumentos do executavel:  /patid&\pedido_numero_geral&/name&\paciente_nome&/surname&\paciente_sobrenome&/dateb&\paciente_nascimento_diaDD,\paciente_nascimento_mesMM,\paciente_nascimento_ano&/SEX&\paciente_sigla_sexo
   7. Filtro de aprimoramento: ativar somente se o cliente gostar da imagem com o filtro (Raio: 6, Intensidade: 1,0)
   8.  Caminho do arquivo: vazio
   9.  Conteúdo: Vazio
10. Testar a integração fazendo uma aquisição.

Explicação

Nas integrações com Newtom usaremos integração do tipo Watcher(observador).

Para garantir o funcionamento adequado do aparelho, é importante seguir o passo a passo com atenção.

Watchers

Usamos o caminho cfaz "C:\cfaz\temp". Padronizamos a utilização da pasta c:\cfaz\temp, mas é possível definir qualquer diretório como pasta temporária, desde que o aparelho no CFAZ seja configurado para monitorar a pasta especificada e as imagens sejam salvas nela.

Localizando executável

Para localizar o executável no NewTom, siga estes passos:

1. Vá até a área de trabalho.

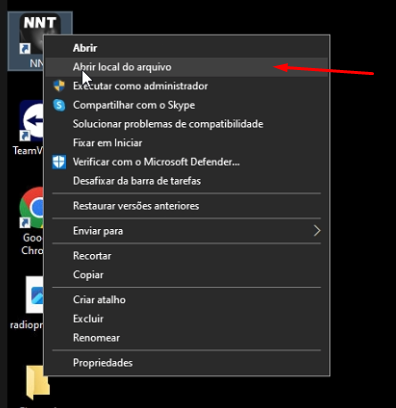

2. Clique com o botão direito do mouse sobre o atalho do NewTom.
3. Selecione a opção "Abrir local do arquivo".

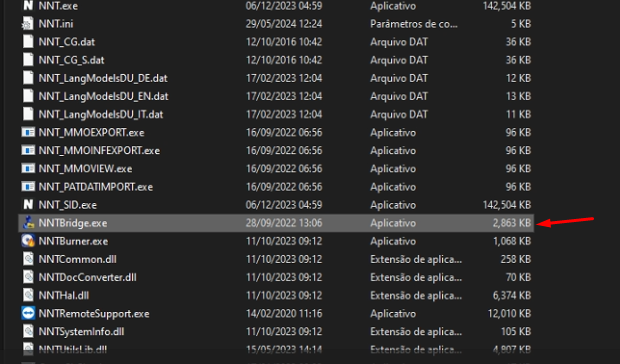

4. No diretório que abrir, localize o arquivo executável NNTBridge.exe. Esse é o executável que usaremos.


Testanto o aparelho

• Acesse o pedido no CFAZ e clique no ícone correspondente à integração com o NewTom.

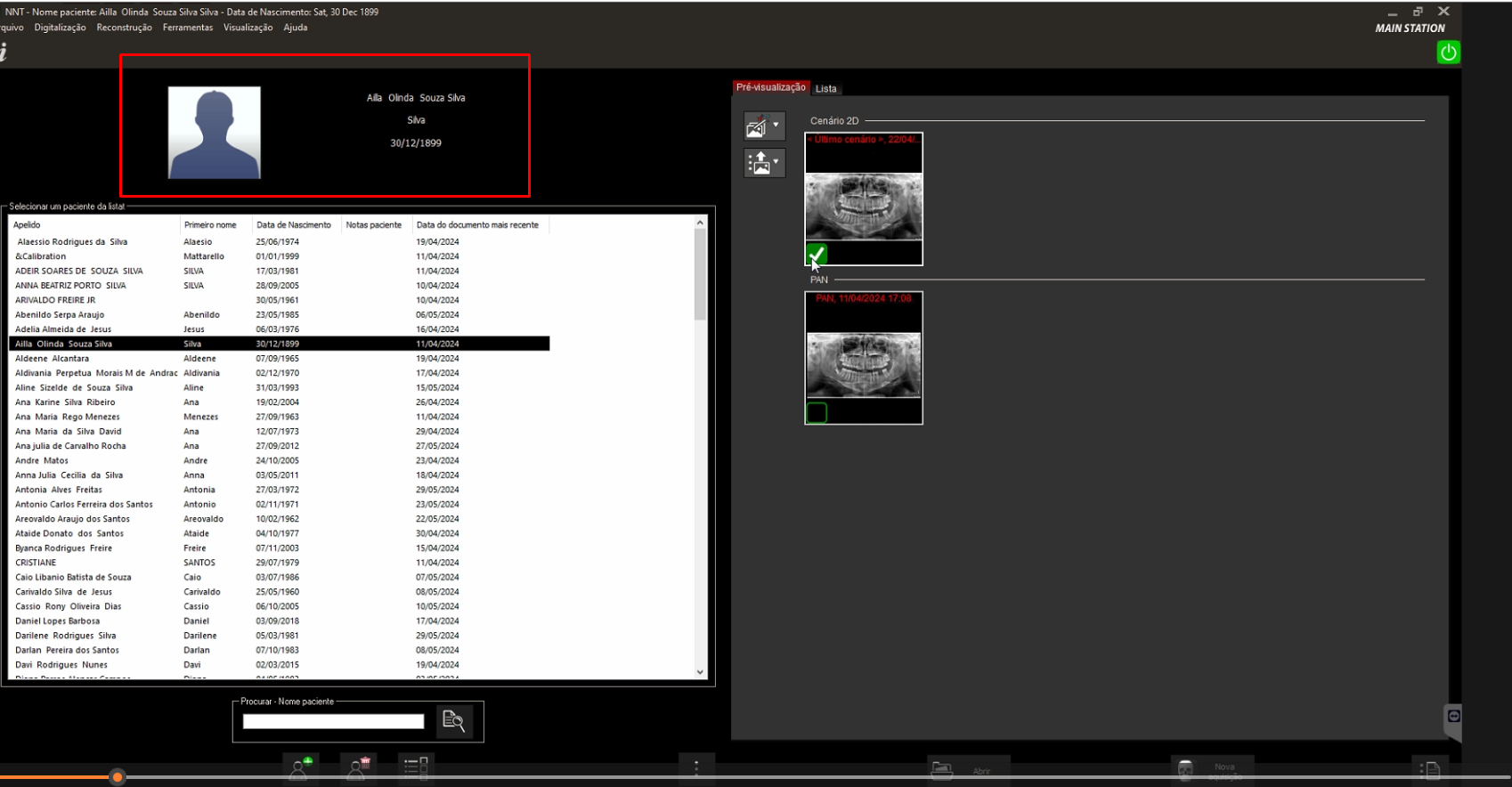

• O software do NewTom será aberto automaticamente, carregando as informações do paciente na parte superior da tela.

• Após os dados do paciente aparecerem, capture as imagens necessárias.

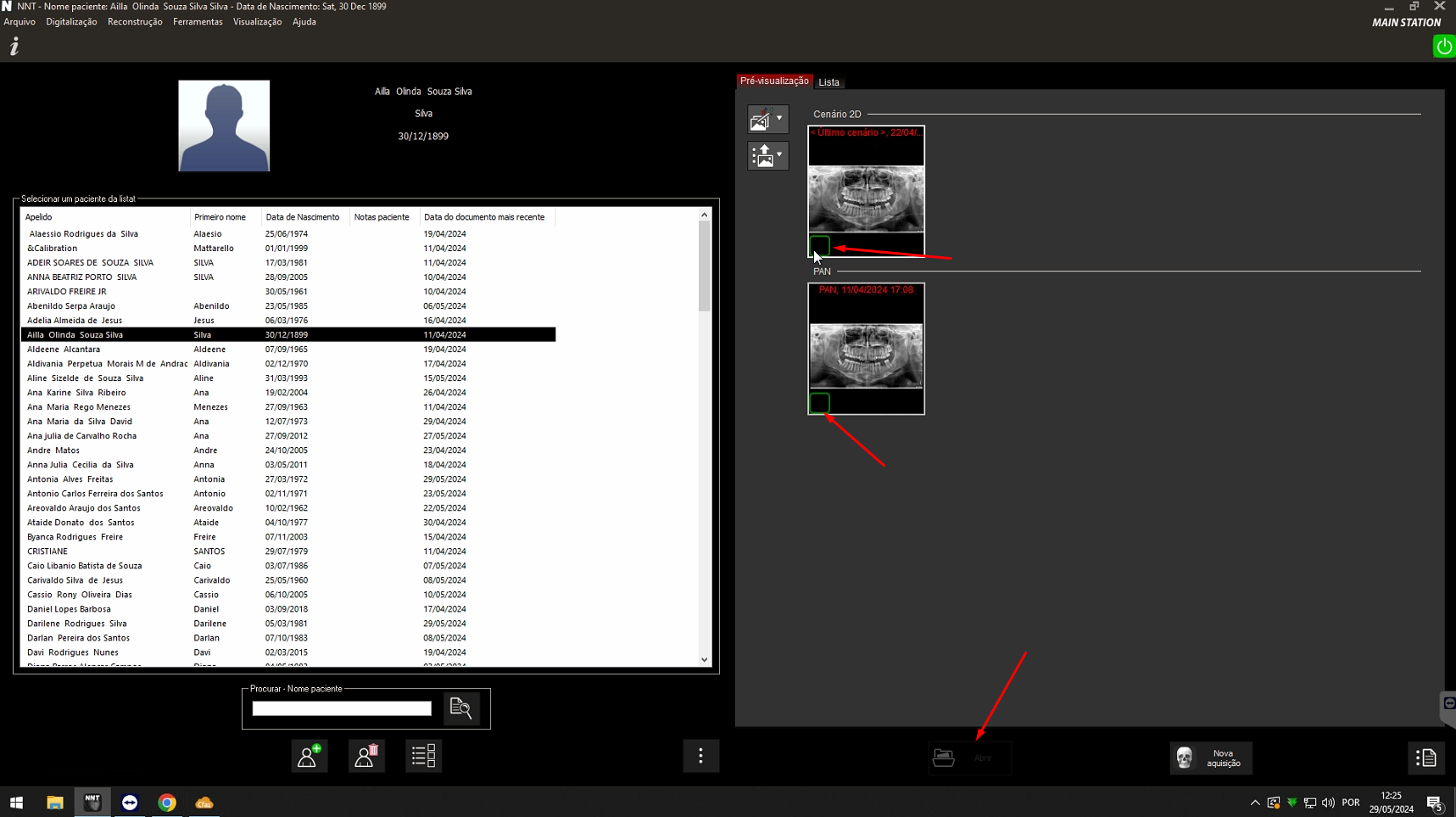

• Selecione as imagens que deseja salvar e clique em "Abrir".

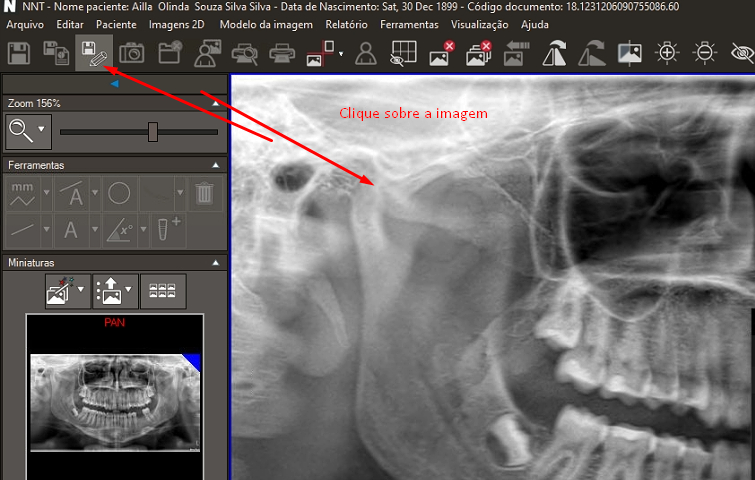

• Para salvar, clique no ícone do disquete com um lápis e clique sobre a imagem.

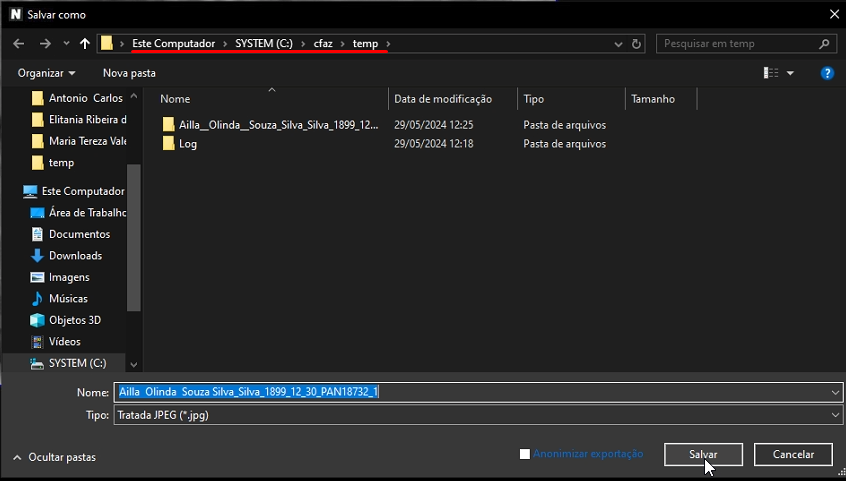

• Um menu de seleção será exibido; escolha o diretório onde a imagem será salva, selecionando a pasta 'temp' que foi configurada.

• Realize este processo para cada imagem individualmente.

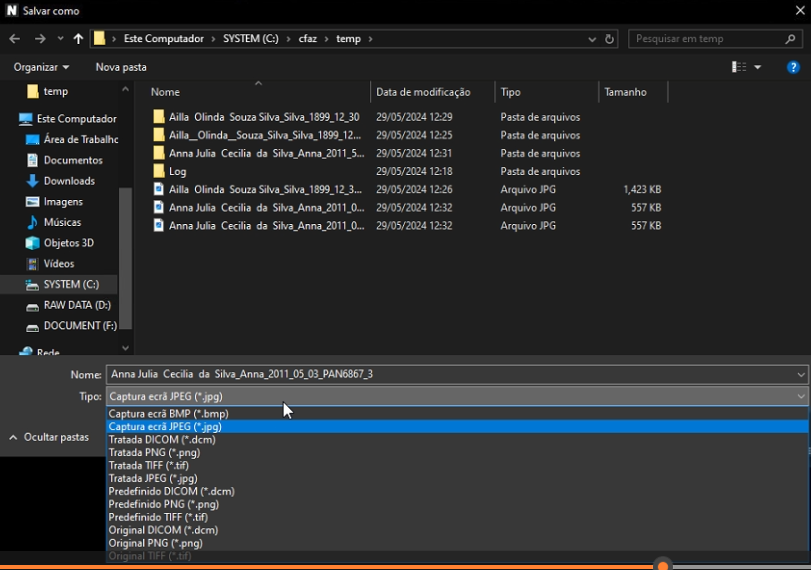

• Lembre-se de alterar o formato do arquivo para "Tratada" ou "Predefinido" (JPG ou PNG, conforme a preferência do cliente).

• As imagens aparecerão no CFAZ na tela da integração



Problemas

Aparelho não abre quando clica na integração

• Verifique no diretorio raiz do aparelho o caminho do executavel se está igual ao que foi colocado no aparelho do cfaz (site). Lembrando o executavel é o NNTBridge.exe
• Abra o aparelho por fora do cfaz caso o executavel esteja correto (Caso não abrir solicite que o cliente entre em contato com o suporte do aparelho).
• Caso abra e no cfaz não de certo solicite a ajudar de um colega.

Não aparece imagem no cfaz

• Entre nas configurações do aparelho de raio-x utilizado
• Verifique o caminho da pasta "watcher" exibido nas configurações do aparelho e compare a pasta onde as imagens estão sendo salvas
  • O padrão é que o watcher seja  C:\cfaz\temp. Mas lembre-se de que a pasta 'temp' pode ser configurada em qualquer diretório, desde que o aparelho esteja corretamente configurado para monitorar essa pasta.
• Realize uma nova integração para adquirir uma nova imagem
• Solicite o cliente para adquirir uma nova imagem

• Salve a imagem pelo aparelho e observa se ela apareceu na pasta watcher

  • Caso a imagem não apareça na watcher, verifique as permissões da pasta, e libere todas para todos os usuários, dessa maneira

  • Se ainda assim ao salvar pelo aparelho não aparecer na watcher, tente salvar em outra pasta e caso funcione altere as configurações do watcher para observar essa nova pasta. Exemplo: a pasta escolhida foi "C:\cfaz\temp2". Teste novamente e veja se funcionou

  • Se ainda assim o sistema não está salvando a imagem em nenhuma pasta, solicite o cliente para entrar em contato com o suporte do aparelho.

• Se a imagem apareceu na pasta e não subiu para o Cfaz, verifique as permissões da pasta, e libere todas para todos os usuários, dessa maneira. Teste novamente e veja se funcionou.

• Caso o computador seja windows 7 instale o certificado ISGR Clicando aqui. Liberação do Certificado passo a passo

• Se ainda assim, a imagem aparece na watcher e não sobe para o cfaz e todas as configurações estão corretas, solicite ajuda dos seus colegas.
