Ferramenta de processamento de volumes

A visualização da imagem ocorre na janela de visualização, que contém uma ou mais telas que renderizam as séries.

As ferramentas estão divididas em:

Comum: apresenta divisões básicas da tela mostrando a visualização no mesmo plano em que o exame foi originalmente adquirido pelo equipamento.

Avançado: oferece visualizações específicas, como:

• MPR (Multiplanar Reconstruction): exibe cortes nos planos axial.
• 3D quatro para cima: mostra quatro janelas, incluindo uma visualização 3D.
• 3D principal: prioriza a visualização 3D na tela principal.
• Primário Axial: foca na visualização axial como principal, ou seja, de baixo pra cima.
• Somente 3D: exibe apenas o volume tridimensional.
• 3D primário: combina o volume 3D com outras projeções secundárias.
• Vista do quadro: ajusta automaticamente a disposição de acordo com o tipo de exame.



Personalizado: Permite definir linhas e colunas e número de divisões desejadas.

Com essa visualização selecionada, dando dois cliques em cima de uma delas, você maximiza essa visualização específica, você também pode usar outras ferramentas ao mesmo tempo, como as de medição ou filtros por exemplo.

Uso prático: Clique no ícone de grade na barra de ferramentas. Escolha entre as opções disponíveis de layout na aba Comum, avançado ou personalizado e clique para aplicar, iremos demonstrar com um vídeo no próximo slide.

Dentro da ferramenta de processamento de volumes possuímos a ferramenta de seleção de planos.

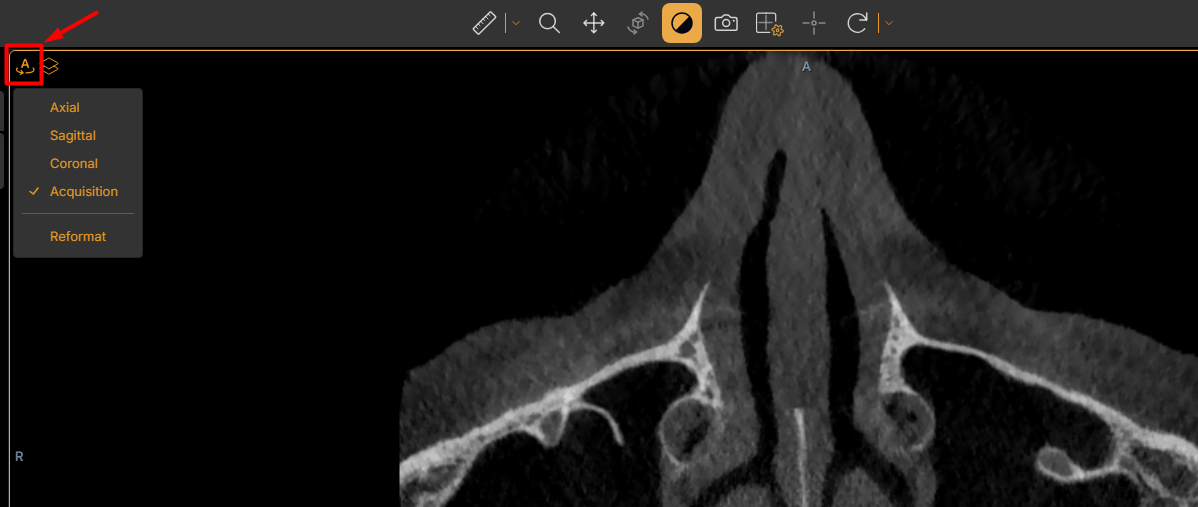

Essa ferramenta fica no canto esquerdo superior dentro da janela de visualização de um corte, ela permite escolher em qual plano a imagem será exibida.

Opções do Menu:

• Axial: Exibe o estudo no plano axial (visão de cima para baixo).
• Sagital: Exibe o estudo no plano sagital (visão lateral, esquerda ↔ direita).
• Coronal: Exibe o estudo no plano coronal (visão frontal).
• Aquisição: Mostra os cortes no plano original em que a tomografia foi adquirida.
• Reformatar (MPR): Ativando essa opção, o sistema permite criar reconstruções nos diferentes planos.
