Modelo Digital

O Cfaz o oferece a ferramenta de armazenar e visualizar os modelos digitais em quaisquer formatos, porem problemas de movimentação podem ocorrer por conta da interpretação dos eixos de cada sistema, para configurar e ajustar o seu modelo:

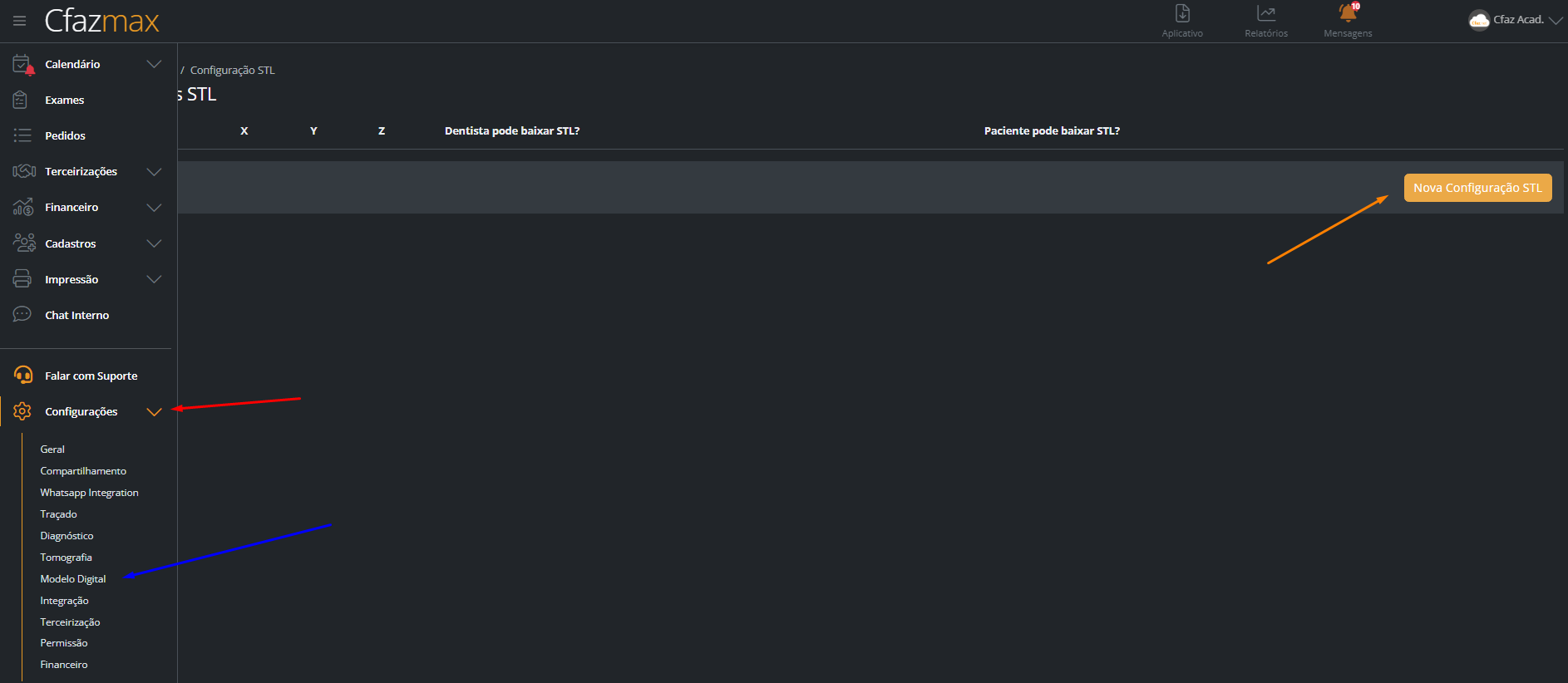

Clique em "configurações" no menu lateral esquerdo, depois clique em "Modelo Digital" em seguida clique no botão "Nova Configuração STL"

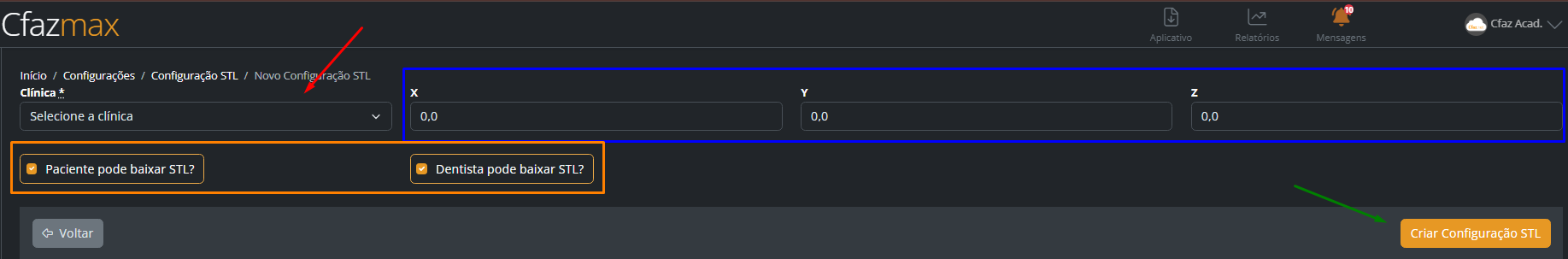

Na tela de criação "selecione" para qual clinica será essa configuração defina os eixos "X,Y e Z" marque as opções "paciente e dentista podem baixar" e clique no botão "criar configuração de STL"

Os eixos X, Y e Z em um arquivo STL seguem um sistema de coordenadas tridimensional cartesiano. Aqui está uma explicação clara:

1. Eixo X (Largura) – Representa a dimensão horizontal do modelo quando visto de frente. Ele vai da esquerda para a direita.
2. Eixo Y (Profundidade) – Representa a dimensão da frente para trás. Ele indica a profundidade do objeto.
3. Eixo Z (Altura) – Representa a dimensão vertical, ou seja, a altura do modelo.

Como isso afeta um modelo STL?

• O posicionamento do objeto em um software de visualização depende de como os eixos foram definidos no software de modelagem.
• Alguns programas podem usar uma orientação diferente, por exemplo, trocando os eixos Y e Z.
• Se um modelo STL parecer "deitado" ao ser importado, pode ser necessário girá-lo para que o eixo Z realmente represente a altura.

EXEMPLO: Arcada Dentária Superior (STL de um escaneamento intraoral)

• Eixo X → Lado a lado da arcada (direção mesial-distal, ou seja, dos dentes da frente até os molares).
• Eixo Y → Profundidade do modelo (da frente para trás, como o movimento da mandíbula ao mastigar).
• Eixo Z → Altura do modelo (do palato até a base da impressão).

Se você abrir um arquivo STL de uma arcada superior e perceber que ele está "deitado" na tela do slicer, provavelmente o software interpretou o eixo Y como Z. Nesse caso, basta girá-lo para que a oclusão fique na posição correta.

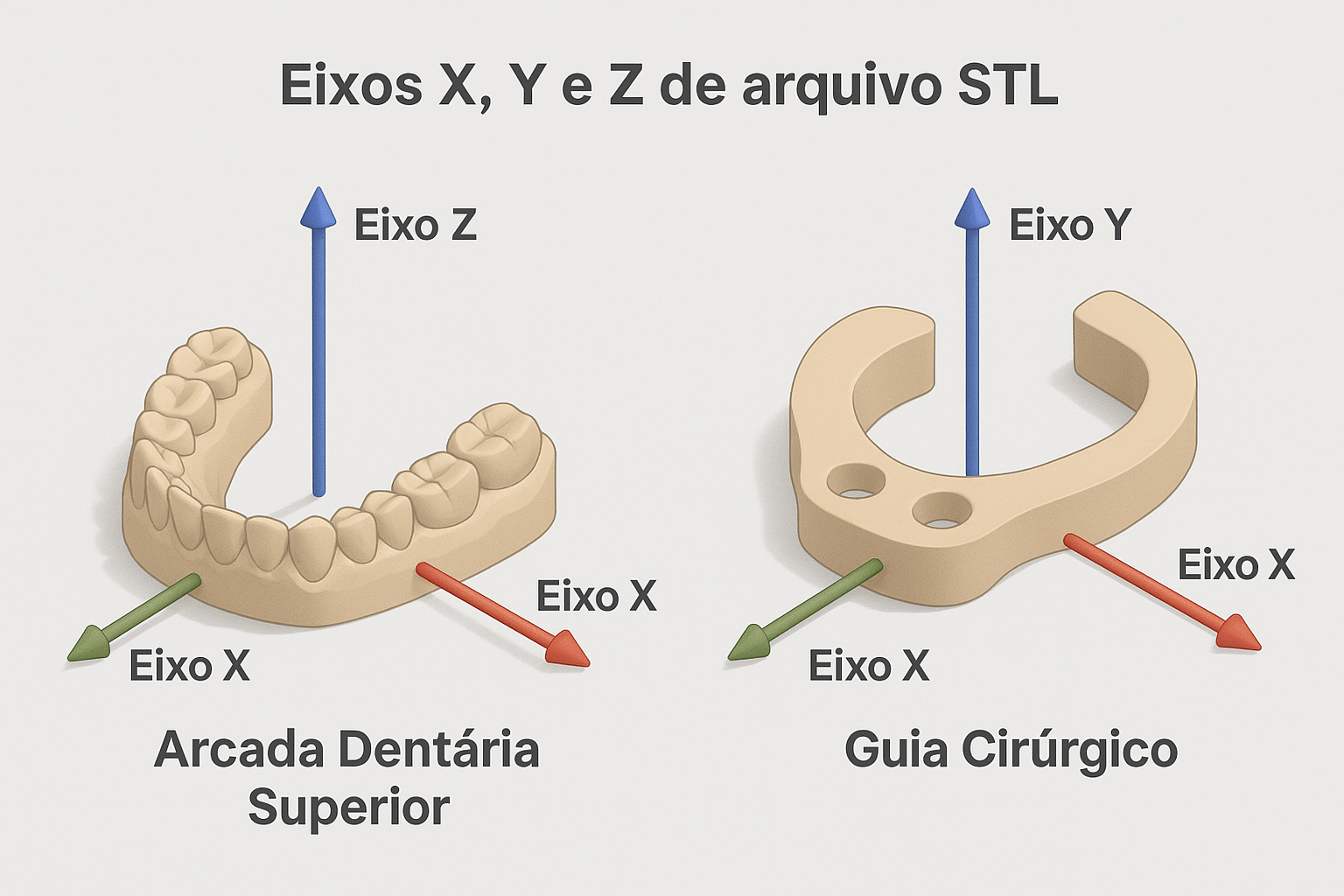

Aqui está a ilustração mostrando os eixos X, Y e Z aplicados a modelos odontológicos STL!

? À esquerda: Arcada dentária superior, onde:

• X (vermelho) → Largura (mesial-distal)
• Y (verde) → Profundidade (da frente para trás)
• Z (azul) → Altura (do palato até a base da impressão)

? À direita: Guia cirúrgico para implantes, seguindo a mesma orientação dos eixos.
